USRP-LW Universal-Software definierte Radioplattform

USB-Schnittstellen-Reihe USRP-LW B210

USRP-LW Universal-Software definierte Radioplattform USB-Schnittstellen-Reihe USRP-LW B210

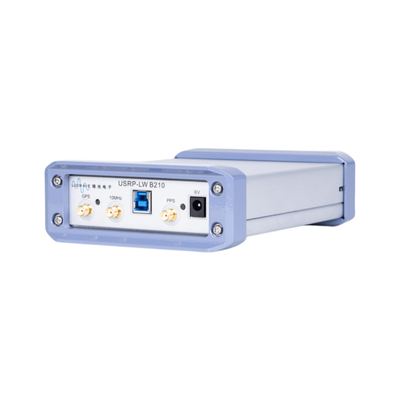

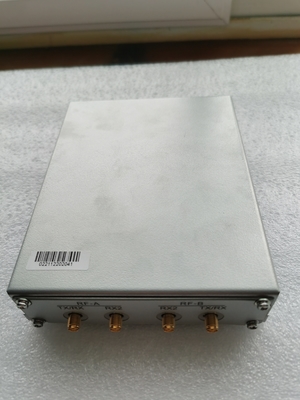

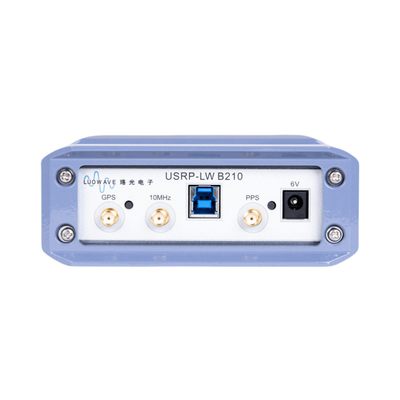

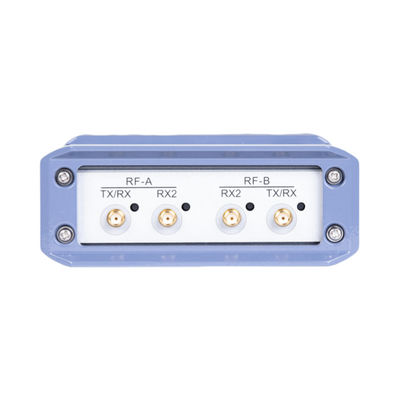

Das USRP-LW B210 ist ein in hohem Grade integriertes, Zweiweg, Universalität Software-definiertes Radiogerät mit Rf-Abdeckung von 70 MHZ bis 6 Gigahertz; Unterstützung für Hochgeschwindigkeits-Zusammenhang USBs 3,0; und Unterstützung für offene Quelle UHDs, das mehrfache Rahmen programmierbares spartanisches 6XC6SLX150 FPGA mit einem völlig integrierten Transceiver der direkten Umwandlung des Basisbandes des mehrdeutigen Zeichens stützt, der Bandbreite bis zu 56MHz zur Verfügung stellt.

Die USRP-LW B210 Ausrüstungsausrüstung schließt ein: ein USRP-LW B210, ein Kabel USBs 3,0 und ein Satz von den Stromadaptern.

Der Rf B210 konfrontieren Endverbräuche die integrierte Schaltung des AD9361 und haben eine Rf-Strecke von 70 MHZ zu 6 Gigahertz. Der Chip AD9361 stützt die direkte auf- und absteigend Umwandlung der Rf-Seite und stellt eine Bandbreite von bis 56 MHZ in der Realzeit bereit. Das B210 benutzt die Signalketten AD9361 zwei, um zusammenhängende MIMO-Fähigkeit zur Verfügung zu stellen. Der Wirt verwendet eine Reihe Kontrollfunktionen von usb 3,0 zum FPGA-Chip Spartan6 XC6SLX150, um die Signale im AD9361 zu verarbeiten und zu steuern. Das B210 verwendet USB3.0, um eine maximale Übergangskapazität von 61,44 MS/s zur Verfügung zu stellen und verwendet API UHDS und der angeschlossene PC, kann Realzeitbandbreite bis 56M zur Verfügung stellen.

Preiswerte Software definiertes Funkgerät

Das B210 ermöglicht einer breiten Palette von Anwendungen, einschließlich Sendung, Handys, GPS-, WiFi-, THEORIE- FM und Fernsehensignale. Benutzer können GNU-Radio benutzen, um einige Radios schnell zu entwickeln, oder nehmen Sie an einigen offene Quelle Software-definierten Radioprojekten teil. Auf verschiedenen USRP-Geräten erlaubt UHD-ansässige Unterstützung Benutzern, vorhandene Entwürfe, wie HDSDR wiederzuverwenden und OpenBTS-Anwendungen stützen mehrfache Geräte der Modelle USRP.

USRP-LW B210 technische Daten:
