USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequenzbereich 56MHz Bandbreite 1T1R USRP SDR

Name: USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequenzbereich 56MHz Bandbreite 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205-I
Price: 975.00 USD
Availability: InStock

Markenbezeichnung:	Luowave
Modellnummer:	USRP-LW B205-I
Preis:	$975.00

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Artix™ 7 XC7A 100T

Weight:

0.04kg

Size:

10.4 × 5.7 cm

Hervorheben:

56 MHz Bandbreite USRP-LW B205-I

100T FPGA USRP-LW B205-I

70 MHz-6 GHz USRP-LW B205-I

Beschreibung des Produkts

Übersicht

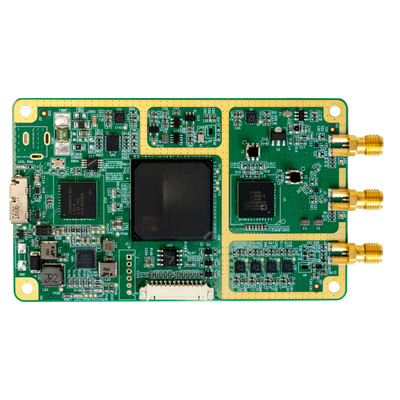

Der USRP-LW B205-I ist ein kompakter, softwaredefinierter Funkgerät für Verbraucher.Dieses Gerät verfügt über ein programmierbares Xilinx ArtixTM 7 XC7A 100T FPGA und eine Übertragung Front-End mit ADI AD9364 RF integrierten Schaltung, was ihn zu einem effektiven 1T1R-Transceiver macht.

Eigenschaften

HF-Bereich von 70 MHz bis 6 GHz
56 MHz maximale Echtzeitbandbreite und 61,44 MSps Referenzprobenrate
Die Open Source UHD unterstützt mehrere Frameworks
Erfordert UHD 3.9.2 oder neuere Treiberversionen unterstützen
Unterstützung der Hochgeschwindigkeitsverbindung USB 3.0, USB-Stromversorgung
GPIO gemeinsame Schnittstelle und JTAG-Debugging-Fähigkeiten
Unterstützung der 10 MHz-Referenzuhr oder der PPS-Synchronisationsversion bis
Unterstützen Sie XILINX VIVADO 2019.2

Unterstützte Entwicklungsinstrumente

GNU Radio
Matlab
UHD
Labview

Spezifikationen

Gleichspannungseingang	5V	ADC-Probenahmerate (maximal)	61.44 MSps
IIP3	-21 dBm	ADC-Auflösung	12 Bits
Ausgangsleistung	> 10 dBm	DAC-Probenahmerate	61.44 MSps
Geräuschwerte	< 8,5 dB	DAC-Auflösung	12 Bits
Lokale Oszillatorgenauigkeit	± 2,0 ppm	Maximale Übertragungsrate mit Host (16b)	61.44 MSps
Größe	100,4 × 5,7 cm	Gewicht	00,04 kg

USRP-SZR-Vergleich

Verbrauch	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Modul)	USRP-LW B205 (Board)
Frequenzbereich	DC-6GHz	3 MHz-6 GHz	10 MHz bis 6 GHz	DC-6GHz	70 MHz bis 6 GHz
RF Daughterboard	Unterstützung von zwei Tochter-Boards	Eingebaute zwei Tochterplatten (nicht austauschbar)	Eingebaute zwei Tochterplatten (nicht austauschbar)	Unterstützen Sie eine Tochtergesellschaft	Nicht unterstützt
Max. Bandbreite	jeweils 160 MHz	200 MHz pro Stück	jeweils 100 MHz	Breite von 8 Bit:80MHz jeweils 16-Bit-Breite:25MHz je	jeweils 56 MHz
Kanäle Nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14-Bit, konfigurierbare Probenahmerate: 184.32, 200 MS/s DACs: AD9146 16-Bit, maximale Probenahmerate von 800 MS/s	ADCs:AD9695B 14-Bit, konfigurierbare Probenahmenraten: 200, 245,76 und 250 MS/s DACs:DAC37J82 16-Bit, konfigurierbare Probenahmerate: 200, 245,76 und 250 MS/s	AD9371 ADCs: 16-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s DACs: 14-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s	ADCs:ADS62P42 14 Bit 100 MS/s DACs:AD9777 16-Bit 400 MS/s	AD9361 ADCs:12-Bit 61,44 MS/s DACs:12-Bit 61,44 MS/s		AD9364 ADCs:12位61.44MS/s DACs: 12 Stellen 61,44 MS/s
FPGA-Modell	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Datenoberfläche	GIGE Hafen,10GbE-Anschluss PCIE x4	GIGE Hafen,10GbE-Anschluss QSFP ((2*10G) Ein USB, Mikro-US	GIGE Hafen,10GbE-Anschluss A-USB, Mikro USB	Gigabit Ethernet-Port	Ethernet-Anschluss, USB2.0	USB3 ist da.0
Größe (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Einheitspreis	9999	23999	17999	3699	5999	2199	2199	599

Wer sind wir?

China führender Anbieter von Software-Funkgeräten und -Lösungen Seit 2012 umfassen Hot-Selling-Produkte:

USRP-LW modulare SDR- und HF-Tochterplatten
SDR-LW integrierte SDR
Produkte der Reihe "COUNTER-UAV"

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequenzbereich 56MHz Bandbreite 1T1R USRP SDR 8

Warum wir?

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequenzbereich 56MHz Bandbreite 1T1R USRP SDR 9

Kontaktieren Sie uns

Bitte zögern Sie nicht, mich zu kontaktieren, wenn Sie weitere Informationen benötigen.

Skype: 86-18062514745

E-Mail:Chen@luowave.com
