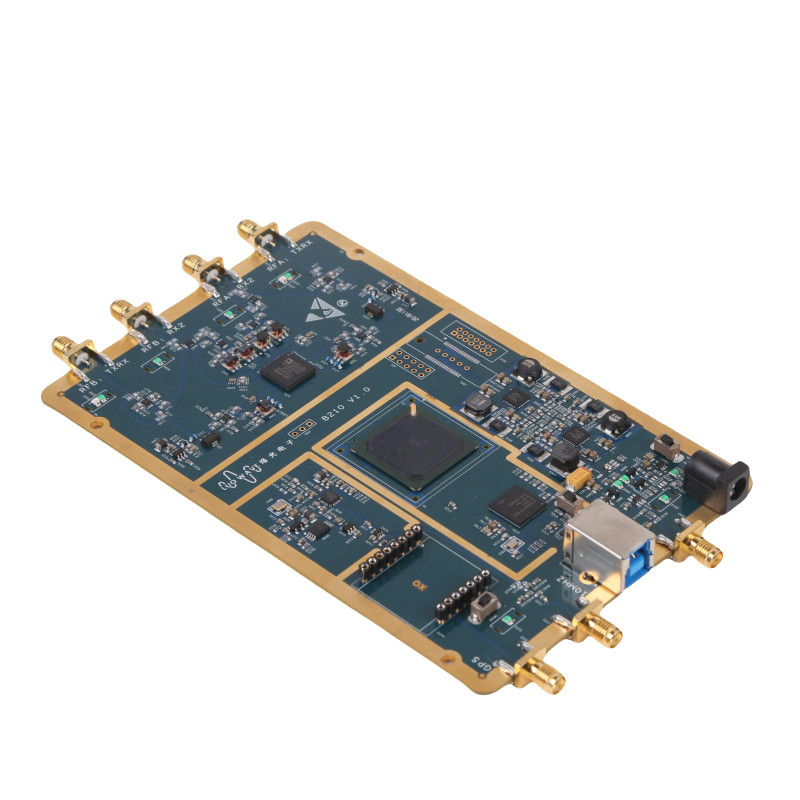

USRP-LW B210-I ArtixTM 7 100T FPGA 70 MHz-6 GHz Frequenzbereich 56 MHz Bandbreite 2T2R USRP SDR

Name: USRP-LW B210-I ArtixTM 7 100T FPGA 70 MHz-6 GHz Frequenzbereich 56 MHz Bandbreite 2T2R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B210-I
Price: 100.00 USD
Availability: InStock

Markenbezeichnung:	Luowave
Modellnummer:	USRP-LW B210-I
Preis:	$1,200.00

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

2T2R

Connector:

USB3.0

FPGA:

Artix™ 7 100G FPGA

Weight:

0.11Kg

Size:

17.2*10 cm

Hervorheben:

2T2R USRP-LW B210-I

70 MHz-6 GHz USRP-LW B210-I

ArtixTM 7 100T USRP-LW B210-I

Beschreibung des Produkts

Übersicht

Der USRP-LW B210-I ist eine hochintegrierte, 2T2R-Transceiver-fähige, industrielle universelle Software-definierte Funkgeräte mit mehreren Frameworks über den Open-Source USRP Hardware Driver (UHD),Es hat einen programmierbaren Xilinx Artix.TM7 100T FPGA. Mit dem AD9361 RF Front-End kann der USRP-LW B210-I eine maximale Echtzeitbandbreite von 56 MHz bieten.

Eigenschaften

Zwei Transceiver, HF-Bereich von 70 MHz bis 6 GHz
Höchstbandbreite in Echtzeit von 56 MHz
Die Open Source UHD unterstützt eine Vielzahl von Frameworks
Doppelsignalketten mit dem AD9361 bieten eine kohärente MIMO-Fähigkeit
USB 3.0 bietet eine maximale Übertragungsleistung von 61,44 MSps
Unterstützung von XILINX VIVADO Version bis 2019.2

Unterstützte Entwicklungsinstrumente

GNU Radio
Matlab
UHD
Labview

Spezifikationen

Gleichspannungseingang	6V	GPS-Sperre TCXO-Genauigkeit	< 1 ppm
ADC-Probenahmerate (maximal)	61.44 MSps	Einseitige Spiegelung	-40/-50 dBc
ADC-Probenahmerate (maximal)	61.44 MSps	LO-Abstoßung ((1 GHz)	-40/-50 dBc
ADC-Auflösung	12 Bits	1GHz-Phasenlärm	-102dBc/Hz@10KHz
ADC Breitband-SFDR	78 dBc	5GHz-Phasenlärm	-91 dBc/Hz@10KHz
DAC-Probenahmerate	61.44 MSps	Ausgangsleistung	16 dBm
DAC-Auflösung	12 Bits	IIP3	-20 dBm
Maximale Übertragungsrate mit Host (16b)	61.44 MSps	Geräuschwerte	< 8,5 dB
Lokale Oszillatorgenauigkeit	± 2,0 ppm	GPS TCXO Genauigkeit freischalten	± 75 ppm
Prozessor (nur für das Fahrwerk)	I7 8700	Speicher (nur für das Fahrwerk)	16G
Spannung (nur für Fahrwerk)	220 V	Aktuell (nur für Fahrgestelle)	3A MAX
Größe	A7 100T: 0,11 kg	Gewicht	A7 100T: 17,2*10 cm

USRP-SZR-Vergleich

Verbrauch	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Modul)	USRP-LW B205 (Board)
Frequenzbereich	DC-6GHz	3 MHz-6 GHz	10 MHz bis 6 GHz	DC-6GHz	70 MHz bis 6 GHz
RF Daughterboard	Unterstützung von zwei Tochter-Boards	Eingebaute zwei Tochterplatten (nicht austauschbar)	Eingebaute zwei Tochterplatten (nicht austauschbar)	Unterstützen Sie eine Tochtergesellschaft	Nicht unterstützt
Max. Bandbreite	jeweils 160 MHz	200 MHz pro Stück	jeweils 100 MHz	Breite von 8 Bit:80MHz jeweils 16-Bit-Breite:25MHz je	jeweils 56 MHz
Kanäle Nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14-Bit, konfigurierbare Probenahmerate: 184.32, 200 MS/s DACs: AD9146 16-Bit, maximale Probenahmerate von 800 MS/s	ADCs:AD9695B 14-Bit, konfigurierbare Probenahmenraten: 200, 245,76 und 250 MS/s DACs:DAC37J82 16-Bit, konfigurierbare Probenahmerate: 200, 245,76 und 250 MS/s	AD9371 ADCs: 16-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s DACs: 14-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s	ADCs:ADS62P42 14 Bit 100 MS/s DACs:AD9777 16-Bit 400 MS/s	AD9361 ADCs:12-Bit 61,44 MS/s DACs:12-Bit 61,44 MS/s		AD9364 ADCs:12位61.44MS/s DACs: 12 Stellen 61,44 MS/s
FPGA-Modell	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Datenoberfläche	GIGE Hafen,10GbE-Anschluss PCIE x4	GIGE Hafen,10GbE-Anschluss QSFP ((2*10G) Ein USB, Mikro-US	GIGE Hafen,10GbE-Anschluss A-USB, Mikro USB	Gigabit Ethernet-Port	Ethernet-Anschluss, USB2.0	USB3 ist da.0
Größe (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Einheitspreis	9999	23999	17999	3699	5999	2199	2199	599
