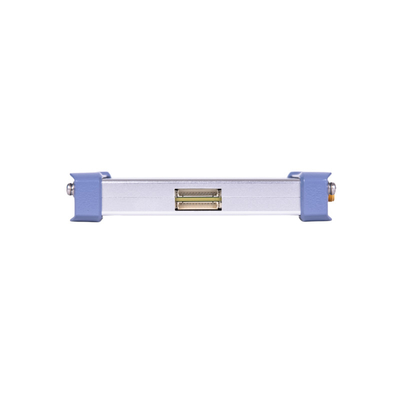

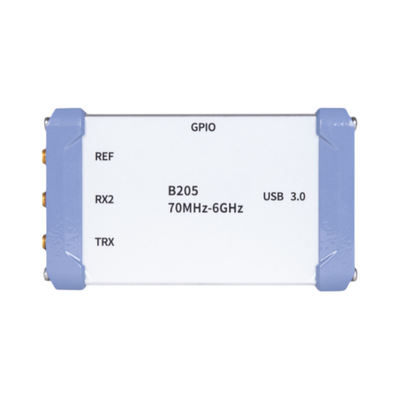

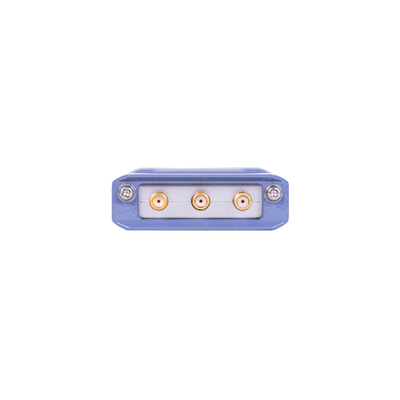

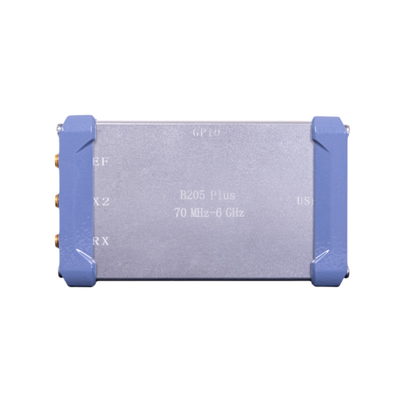

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Frequenzbereich, 56 MHz Bandbreite 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Frequenzbereich, 56 MHz Bandbreite 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Markenbezeichnung:	Luowave
Modellnummer:	USRP-LW B205
Preis:	$1,650.00

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Hervorheben:

70 MHz-6 GHz USRP SDR

56 MHz Bandbreite USRP SDR

1T1R USRP SDR

Beschreibung des Produkts

Übersicht

Der USRP-LW B205 ist eine kompakte, industrielle Software-Defined Radio (SDR) -Plattform.Programmierbare optionale Xilinx Spartan-6 FPGA und nutzt ADI's AD9364 RF integrierte Schaltung für seine Übertragung Front-End, was ihn zu einem kostengünstigen 1T1R-Transceiver macht.

Eigenschaften

HF-Frequenzbereich umfasst 70 MHz-6 GHz
Unterstützung einer maximalen Echtzeitbandbreite von 56 MHz und einer Referenzbeprobungsrate von 61,44 MS/s
Programmierbare optionale Xilinx Spartan-6 FPGA
Open-Source UHD unterstützt verschiedene Frameworks
Benötigt Unterstützung für UHD 4.0 oder neuere Treiberversionen
Unterstützung der Hochgeschwindigkeitsverbindung USB 3.0, USB-Stromversorgung
GPIO gemeinsame Schnittstelle und JTAG-Debugging-Fähigkeiten
Unterstützung von 10 MHz-Referenzuhr- oder PPS-Synchronisierung
Unterstützung für Xilinx VIVADO/2019.2 und frühere Versionen
Ideal für Bildung, Forschung und leichte drahtlose Kommunikationsanwendungen

Unterstützte Entwicklungsinstrumente

GNU Radio
Matlab
UHD
Labview

Spezifikationen

Gleichspannungseingang	5V	ADC-Probenahmerate (maximal)	61.44 MSps
IIP3	-21 dBm	ADC-Auflösung	12 Bits
Ausgangsleistung	> 10 dBm	DAC-Probenahmerate	61.44 MSps
Geräuschwerte	< 8,5 dB	DAC-Auflösung	12 Bits
Lokale Oszillatorgenauigkeit	± 2,0 ppm	Maximale Übertragungsrate mit Host (16b)	61.44 MSps
Größe	Spartan6: 9,7 × 6,1 × 1,6 cm	Gewicht	spartan6: 0,115 kg

USRP-SZR-Vergleich

Verbrauch	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Modul)	USRP-LW B205 (Board)
Frequenzbereich	DC-6GHz	3 MHz-6 GHz	10 MHz bis 6 GHz	DC-6GHz	70 MHz bis 6 GHz
RF Daughterboard	Unterstützung von zwei Tochter-Boards	Eingebaute zwei Tochterplatten (nicht austauschbar)	Eingebaute zwei Tochterplatten (nicht austauschbar)	Unterstützen Sie eine Tochtergesellschaft	Nicht unterstützt
Max. Bandbreite	jeweils 160 MHz	200 MHz pro Stück	jeweils 100 MHz	Breite von 8 Bit:80MHz jeweils 16-Bit-Breite:25MHz je	jeweils 56 MHz
Kanäle Nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADCs: ADS62P48 14-Bit, konfigurierbare Probenahmerate: 184.32, 200 MS/s DACs: AD9146 16-Bit, maximale Probenahmerate von 800 MS/s	ADCs:AD9695B 14-Bit, konfigurierbare Probenahmenraten: 200, 245,76 und 250 MS/s DACs:DAC37J82 16-Bit, konfigurierbare Probenahmerate: 200, 245,76 und 250 MS/s	AD9371 ADCs: 16-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s DACs: 14-Bit, konfigurierbare Probenahmenraten: 122.88, 125 und 153,6 MS/s	ADCs:ADS62P42 14 Bit 100 MS/s DACs:AD9777 16-Bit 400 MS/s	AD9361 ADCs:12-Bit 61,44 MS/s DACs:12-Bit 61,44 MS/s		AD9364 ADCs:12位61.44MS/s DACs: 12 Stellen 61,44 MS/s
FPGA-Modell	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Datenoberfläche	GIGE Hafen,10GbE-Anschluss PCIE x4	GIGE Hafen,10GbE-Anschluss QSFP ((2*10G) Ein USB, Mikro-US	GIGE Hafen,10GbE-Anschluss A-USB, Mikro USB	Gigabit Ethernet-Port	Ethernet-Anschluss, USB2.0	USB3 ist da.0
Größe (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Einheitspreis	9999	23999	17999	3699	5999	2199	2199	599
