GNURadio drahtlose taktische Datenverbindung der Video-Übertragungs-System-Verbindungs-11

Taktischer Instanzenweg der Verbindungs-11 Simulations-System

Der taktische Instanzenweg Link11 Simulations-System basiert auf der freien Software GNURadio und MATLAB, die entworfen sind, um auf allen Modellen der SDR-LW Reihe von gesamt-in-einen fehlerlos zu funktionieren. Er führt hauptsächlich eine Reihe Simulationen ein, die auf dem Übertragungsprotokoll Link11, einschließlich die einfache Link11 Signalcodierungsmodulation basieren und decodiert, nachdem er durch die drahtlose Luftschnittstelle empfangen hat; Radiomodus ohne Ausgabe des Sklaven; und Abstimmungsanrufmodus basiert auf konfigurierbarem Zeitfenster und Zahl von Geräten für den Meister und den Sklaven.

Die Hauptbetriebsumgebung dieses Simulations-Software-Systems ist:

1. Ubuntu Betriebssystem-18,04+

2, UHD 4,0+

3, MATLAB 2021a

4, GNURadio 3.9.2

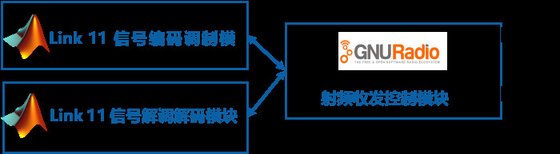

Das Simulationssystem wird in drei Module (wie in der Zahl gezeigt oben) unterteilt, und wenn Simulationen Link11 durchgeführt werden, werden nur zwei Rf-Kanäle des SDR-Gerätes angefordert, empfangen eins für eins und eins für Getriebe.

Dieser experimentelle Prozess simuliert völlig das Protokoll Link11, das die gleiche Frequenzzeitmultiplexverfahrenkommunikation durchführen kann, oder die Frequenzzeitmultiplexverfahrenkombinationskommunikation (Rf-Parameter können jederzeit konfiguriert sein) und stellt die Hauptstation und die Sklavenvernetzung durch drahtlose Kommunikation her. Dieses Simulationssystem kann praktische Übungen, Simulationsüberprüfung und andere unterrichtende Tätigkeiten abschließen. Gleichzeitig hat das Simulationssystem die Eigenschaften der stützbaren Optimierung und der offenen Quelle der Software-Plattform. Die entsprechenden Funktionen können entsprechend dem Bedarf des tatsächlichen Simulationsunterrichts und -forschung justiert werden.
