Drahtlose Video-Übertragungs-Systeme USRP N210 Luowave

Video-Übertragungs-System

1. Der Computer sammelt das Videosignal durch die Kamera und die Kompressen, verschlüsselt und moduliert das Videosignal;

2. Die Daten, die durch den Computer erzeugt werden, werden usrp-lw N210 durch Gigabitnetzhafen für Weiterverarbeitung übermittelt: die erste Linie ist herauf Umwandlung, und dann wird das digitale Signal in Analogsignal durch DAC-Umwandlung umgewandelt;

3. Das Tochterbrett wird durch Simulation moduliert, und dann wird das Signal durch die Antenne ausgesendet;

4. Die Antenne an der Empfängerseite empfängt das Signal;

5. Das Vorbrett an der Empfängerseite demoduliert das elektrische Signal: es wird zur ADC in N210 für Analog-Digitalumwandlung geschickt und geschickt FPGA für digitale Abstiegumwandlung dann, und dann werden die verarbeiteten Daten dem Computer durch den Netzhafen für Weiterverarbeitung übermittelt;

6. Der Computer demoduliert, decodiert, dekomprimiert das Signal und stellt das empfangene Signal in Video wieder her.

Systemgebäudeprinzip:

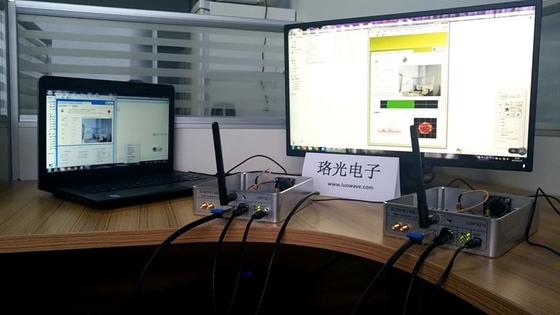

Video-Übertragungs-Systeme biult durch zwei USRP-LW N210:
