Drahtloses Video-Übertragungs-System 4x4 MIMO-OFDM USRP X310

MIMO-OFDM Modulationssystem

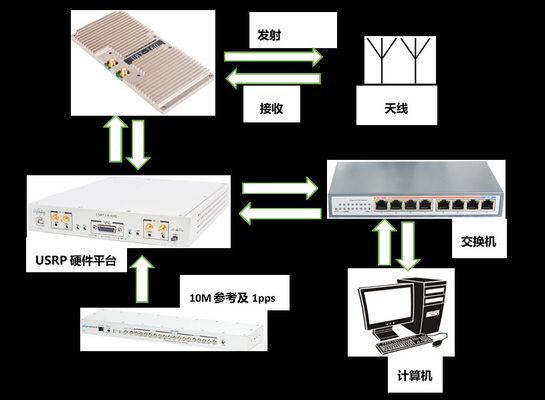

Basiert auf dem USRP-LW X310 und das Rf-Tochterbrett UBX-LW 160M, wurde ein System 4x4 MIMO-OFDM erfolgreich errichtet. Das Systemverbindungsstückdiagramm wird in der folgenden Zahl gezeigt:

Das Systemdurchführungsprinzip wird in der folgenden Zahl gezeigt:

• Der Host-Computer führt spatio-zeitliche Kodierung der Daten und OFDM-Modulation durch, um Basisbandmodulationsdaten zu erzeugen;
• Der Host-Computer übermittelt die Daten durch einen Gigabitschalter zu zwei USRP-LW X310s für Weiterverarbeitung: erstes digitales upconversion und dann durch DAC Transformation, der ein digitales Signal in ein Analogsignal umwandelt;
• Das Tochterbrett wandelt das Basisbandsignal in eine spezifizierte Frequenz durch upconversion um, und dann versendet die Antenne das Signal;
• Die Antenne an der Empfängerseite empfängt ein Signal in der elektromagnetischen Umwelt,
• Das Tochterbrett an den Empfängerseite downconverts das elektrische Signal, wandelt das verarbeitete Signal in Analog-Digital von der ADC im USRP-LW X310 um und schickt es dann FPGA für digitales downconversion und übermittelt dann die verarbeiteten Daten durch den Schalter, der zum Host-Computer für Weiterverarbeitung geführt wird;
• Der Host-Computer dekomprimiert das Signal BYDM, decodiert die spatio-zeitliche Kodierung und stellt die Basisbanddaten wieder her
