Drahtlose Kommunikationen des Luowave-Millimeter-Wellen-System-5G

Wellenkommunikationen des Millimeters 5G

Der Millimeterfrequenzband ist an der vordersten Reihe von drahtlosen Kommunikationssystemen des Handelshochleistungsverbrauchers und ist eine neue Ära der drahtlosen Kommunikation. Wegen der hohen Kosten von Millimeterwellengeräten, wurden sie vorher hauptsächlich im Militär benutzt. Jedoch mit der schnellen Entwicklung der Hochgeschwindigkeitsdrahtlosen Breitbandkommunikation, ist das unterstützte Automobilc$fahren, die Sicherheitsinspektion, die medizinischen Prüfungsund anderen Einsatzbereiche, Millimeterwelle auch weit auf dem Zivilgebiet in den letzten Jahren studiert worden und angewendet worden.

Zur Zeit ist das goldene Kommunikationsfrequenzband unterhalb 6 Gigahertz schwierig gewesen, ein breites ununterbrochenes Spektrum zu erhalten, das ernsthaft die Entwicklung der Kommunikationsindustrie einschränkt. Demgegenüber hat der Millimeterfrequenzband noch viele möglicherweise nicht vollständig ausgenutzten Spektrumbetriebsmittel. Eine Vielzahl von Millimeterwellengeräten, Chips und Anwendungen sind in vollem Gang. Im Verhältnis zu dem Mikrowellenband haben Millimeterwellen ihre eigenen Eigenschaften. Zuerst hat Millimeterwelle eine kürzere funktionierende Wellenlänge, die die Größe von Geräten und von Systemen effektiv verringern kann; Zweitens haben Millimeterwellen reichliche Spektrumbetriebsmittel und können den Bedarf von zukünftigen Ultra-hochgeschwindigkeitskommunikationen erfüllen.

Diese Lösung basiert auf USRP-Geräten, um Millimeterwellenfunkverkehr einzuführen. Der Entwurf umfasst zwei USRP-LW N321 und zwei MWM39s sowie eine Standardgewinnhornantenne mit einer maximalen Signalbandbreite von 200MHz

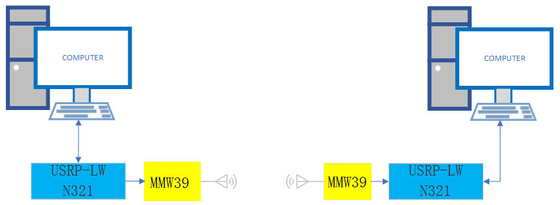

Die Systemstruktur ist, wie folgt:

Der Entwurf benutzt Software und Hardware von Software-definierten Radios für die BasisbandSignalaufbereitung. Im Computer kann die BasisbandSignalaufbereitung unter Verwendung des Radios der offenen Quelle GNU durchgeführt werden oder Handels-LabView, Matlab und andere Software.

Am Übermittlerende überträgt die Software im Computer die Daten durch den Quellcode, Kanalkodierung, Modulation, um die modulierten Basisbandwellenformdaten zu erzeugen, und dann durch den SFP-Hafen zum USRP-LW N321, ändert USRP-LW N321 die digitale Basisbandwellenform in ein analoges Basisbandwellenformsignal und überträgt sie schließlich durch die Koaxiallinie MWM39; Das Modul MWM39 wandelt das Analogsignal in 39G um und überträgt es durch die Antenne.

An der Empfängerseite empfängt das MWM39 ein mm-Welle 39G Signal über eine Antenne und downconverts das Signal zu einem Vor-6GHz Signal, das über einer Koaxiallinie dem USRP-LW N321 übermittelt wird, USRP-LW N321 die analoge Basisbandwellenform des Input wird in eine digitale Basisbandwellenform gesammelt, übermittelt dem Computer durch den SFP-Hafen, und der Computer synchronisiert, demoduliert, decodiert und andere Verarbeitung der Basisbandwellenform der empfangenen Daten.
