Produktdetails:
|
| Markieren: | Millimeter-Wellen-Modul 15W TDD,Millimeter-Wellen-System 15W TDD,TDD-Millimeter-Wellen-System |
||
|---|---|---|---|
Millimeterwellen haben eine breite Palette von Anwendungen auf Kommunikationen, Radar, Fernerkundung, Astronomie und anderen Gebieten. Zur gleichen Zeit als Bau 5G, mit dem Frost der Version R16, Leute sich konzentriert allmählich auf die Schlüsseltechnologien im folgenden Stadium von 5G in vollem Gang ist. Unter ihnen einschließlich Millimeterwellentechnologie, die als der Mörder von 5G bekannt.
Verglichen mit der Belastung auf der Zuweisung von Betriebsmitteln im Band Sub-6, kann mm-Welle Bandbreitenbetriebsmittel über 100MHz, sogar bis bis 400MHz oder zu 800MHz leicht zuteilen. Basiert auf solchen reichlichen Frequenzbandbreitenbetriebsmitteln, kann die Geschwindigkeit der drahtlosen Übertragung der mm-Welle 5G Sub-6G bis zum mehrmals leicht übersteigen.

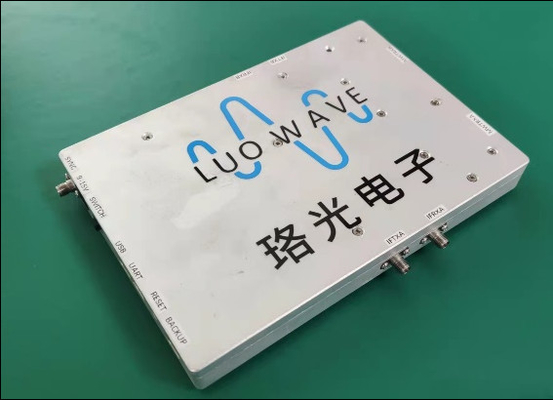

Als Berufsfunkgerätherstellungs- und -anwendungstechnologiedienstleister hat Luoguang-Elektronik eine Reihe SDR-Produkte freigegeben, um den verschiedenen Bedarf von Sub-6G zu erfüllen. Das MWM39 ist ein neuentwickeltes Modul von Luo-Optoelektronik, zum des Bedarfs des Millimeterwellenfeldes zu erfüllen und kann 37-40GHz bedecken. Dieses Modul kann mit oder allein mit USRP-Produkten benutzt werden.
Indikatoren und Schnittstellen
| Projekt | Index | Anmerkung |
| Arbeitsfrequenz Rfs | 37-40GHz | |
| Wenn die Schalthäufigkeit Mittelfrequenz ist | 3.1-4.2GHz | |
| Duplexmodus | TDD | |
| Zahl von Inverterkanälen | 2 | |
| Übertragen Sie Kanal | ||
| Wenn die maximale Eingangsleistung der Mittelfrequenzfrequenz | dBm 5 | |
| Variable Frequenzeinfügungsdämpfung des Getriebes | DB 8 | Typische Werte |
| Gewinnen Sie Dynamikwerte | DB 35 | |
| Unechte Unterdrückung der Emission | 50dB | |
| Empfangskanal | ||
| Empfängt Höchstleistung | dBm 3 | |
| Empfangen Sie variable Frequenzeinfügungsdämpfung | DB 10 | Typische Werte |
| Gewinnen Sie Dynamikwerte | 20dB | |
| Empfangen Sie Spiegelunterdrückung | 35dB | |
| Phasengeräusche |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Rf-Schnittstelle | 2.92mm-F | |
| Wenn die Zwischenfrequenzschnittstelle | SMA-F | |
| Antriebssteuerung | UART | |
| Spannung | 12V | 9~15V |
| Leistungsaufnahme | <15w> | |
| Größe | 185*130*20mm | Verbindungsstück nicht schloss ein |
Das MWM39 kann über einen PC mit einer eingebauten leistungsstarken Frequenzquelle einzeln gesteuert werden.
Santendiagramm des Moduls
Software
Das Modul ist den Host-Computer unter Verwendung einer seriellen Schnittstelle verbunden. Die Software, die durch den Host-Computer benutzt wird, wird durch Pythonschlange geschrieben, die einfach ist zu benützen und einfach, das Modul zu steuern. Host-Computer Software Support Windows und Linux-Systeme.
