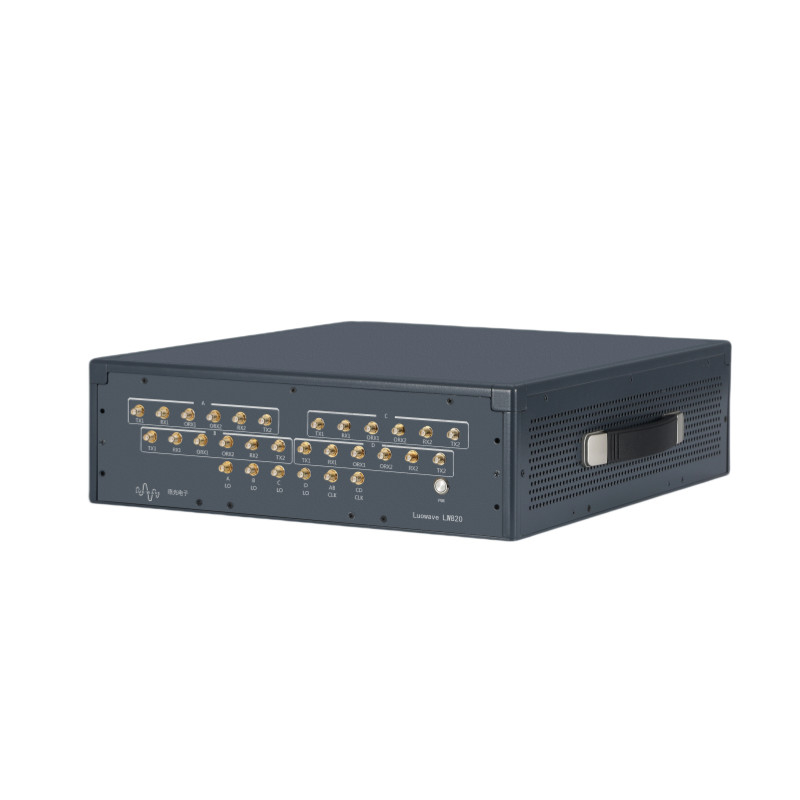

Luowave LW820 - 8-Kanal-koherente Software-definierte Funkplattform

Die Luowave LW820, die vollständig von Wuhan Luowave Electronics entwickelt wurde, stellt eine hochmoderne 8-Kanal-koherente SDR-Lösung dar.Integration des ADI-RF-Transceivers ADRV9009 und des Xilinx UltraScale+ ZU11EG SoC für eine überlegene SignalverarbeitungDiese Plattform, die über 75 MHz bis 6 GHz mit 200 MHz sofortiger Bandbreite pro Kanal arbeitet, gewährleistet eine extrem geringe Phasenabweichung (<1°) über mehrere Einheiten hinweg und ist somit ideal für 5G/6G, Radar,Satcom, und Anwendungen zur Spektrumsensorik.

Eigenschaften

✔ Hochleistungs-Verarbeitungskern

• Xilinx ZU11EG MPSoC für Echtzeit-Basisbandverarbeitung
• ADI ADRV9009 RFIC für den Breitbandbetrieb (75 MHz ∼6 GHz)

✔ Mehrkanalkohärenz

• 8Tx/8Rx-Kanäle mit einer Phasenausrichtung zwischen den Geräten von < 1°
• Unterstützung der externen Referenzuhr und der PPS-Synchronisierung

✔ Skalierbare HF-Architektur

• Bandbreitenerweiterung für die Integration von mmWave-Systemen
• 200 MHz sofortiger BW/Kanal für Breitbandsignale

✔ Hochgeschwindigkeits-Datenschnittstellen

• PCIe und Gigabit Ethernet für Hochleistungs-Streaming
• GPIO & JTAG für Hardware-Kontrolle und Debugging

✔ Software-Ökosystemunterstützung

• Kompatibel mit GNU Radio, MATLAB, LabVIEW
• Flexible API für die Entwicklung von DSP-Algorithmen

Blockdiagramm

Kompatibilität der Software

Unterstützt GNU Radio, LabVIEW, MATLAB und andere Entwicklungsframeworks.

Phase-Synchronisierungstest

Die Luowave LW820 enthält 4 Stücke ADRV9009. Sie verfügt nicht nur über einen Multi-Chip-Phasensynchronisationsmechanismus, sondern integriert auch eine digitale Kalibrierfunktion.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDies optimiert die Phase-Synchronisierungsleistung weiter.Die Luowave LW820 kann die Phasensynchronisation stabil und genau aufrechterhalten, die strengen Anwendungsvoraussetzungen für die Phasensynchronisierung in der 5G-Kommunikation, der Radardetektion usw. erfüllen und die Gesamtleistung des Systems effektiv verbessern.Die Abweichung der Konstanz der Phasensynchronisierung kann 1° erreichen..
