Softwaredefiniertes Funkgerät, USRP-LW X310, kompatibel mit ETTUS USRP X310

Produktübersicht

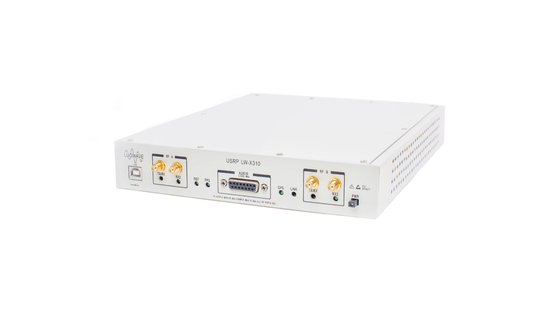

USRP-LW X310 ist eine hochleistungsfähige, skalierbare SDR-Plattform (Software Defined Radio) zum Entwerfen und Bereitstellen von drahtlosen Kommunikationssystemen der nächsten Generation.Die Hardwarearchitektur kombiniert zwei Tochterplatinen-Steckplätze mit erweiterter Bandbreite, die DC – 6 GHz mit bis zu 120 MHz Basisbandbandbreite abdecken, mehrere Hochgeschwindigkeitsschnittstellenoptionen (PCIe, dual 10 GigE, dual 1 GigE) und einen großen benutzerprogrammierbaren Kintex- 7 FPGA in einem praktischen Desktop- oder Rack-montierbaren halbbreiten 1U-Formfaktor.Die Open-Source-Softwarearchitektur von X310 bietet nicht nur erstklassige Hardwareleistung, sondern auch plattformübergreifende UHD-Treiberunterstützung, wodurch es mit einer großen Anzahl von unterstützten Entwicklungsframeworks, Referenzarchitekturen und Open-Source-Projekten kompatibel ist.

Leistungsstarkes benutzerprogrammierbares FPGA

Das Herzstück des USRP X310 ist das XC7K410T FPGA, das Hochgeschwindigkeitsverbindungen zwischen allen wichtigen Komponenten innerhalb des Geräts bietet, einschließlich Funk-Frontends, Hostschnittstellen und DDR3-Speicher.Der standardmäßig mit UHD bereitgestellte FPGA-Kern bietet alle Funktionsblöcke für die digitale Abwärts- und Aufwärtskonvertierung, Frequenzfeinabstimmung und andere DSP-Funktionen, sodass er mit anderen USRP-Geräten, die die UHD-Architektur verwenden, austauschbar ist.Das große Kintex-7-FPGA bietet zusätzlichen Platz für Entwickler, um benutzerdefinierte DSP-Blöcke zu integrieren, und ist mit einer großen Anzahl von USRP-unterstützten Entwicklungsframeworks, Referenzarchitekturen und Open-Source-Projekten kompatibel.

Mehrere High-Speed-Schnittstellenoptionen

Das USRP X310 bietet mehrere Schnittstellenoptionen.1 GigE bietet standardmäßig eine bequeme Möglichkeit für den Einstieg.Für Anwendungen mit erweiterter Bandbreite und geringerer Latenz wie PHY/MAC-Forschung bietet PCIe x4 einen effizienten Bus für deterministischen Betrieb.Anwendungen, die Netzwerkrekorder oder mehrere Verarbeitungsknoten verwenden, können am besten mit der 10-GigE-Schnittstellenoption bedient werden.

Produktübersicht:

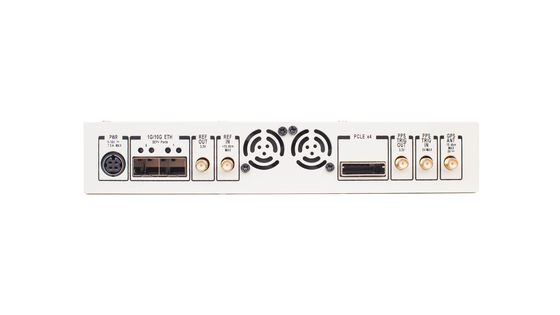

Der USRP-LW X310 bietet eine Vielzahl von Hochgeschwindigkeitsschnittstellen zur Auswahl.Auf dem Panel der Box ist der Gigabit-Ethernet-Anschluss die einfachste Art, eine Verbindung herzustellen.Für Anwendungen mit erweiterter Bandbreite und geringer Latenz, wie z. B. PHY/MAC-Forschung, bietet der LW X310 eine effiziente Busschnittstelle PCIe x4 für diesen deterministischen Betrieb.Wenn die Anwendung Netzwerkdatensätze oder Multi-Node-Verarbeitung verwendet, sind 10G-Ports die beste Wahl.Der USRP-LW X310 enthält viele zusätzliche Funktionen, die bei einigen anderen drahtlosen Anwendungen hilfreich sein werden.Beispielsweise kann im FPGA-Design 1 GB DDR3 auf dem Motherboard als Datenpufferung und Datenspeicherung verwendet werden.Der optionale interne GPSDO bietet eine hochgenaue Frequenzreferenz, wenn er mit einem GPS-System mit einer Synchronisationsverzögerung von weniger als 50 ns synchronisiert wird.Ermöglicht dem Benutzer die Steuerung externer Komponenten wie Verstärker und Schalter über die GPIO-Schnittstelle, unterstützt Eingaben wie Ereignisauslöser und beobachtet Debug-Signale.Der USRP-LW X310 enthält auch einen internen JTAG-Adapter, der es Entwicklern ermöglicht, neue FPGA-Images einfach zu laden und zu debuggen.

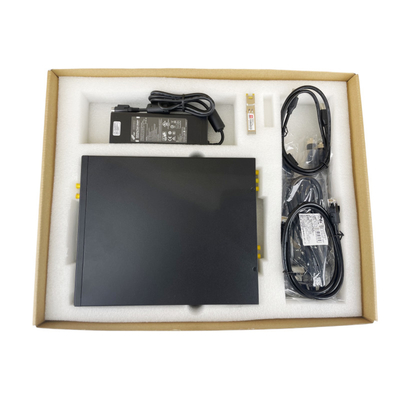

In dieser Ausrüstung enthalten:

1. USRP-LW X310

2. Gigabit-Netzwerkanschluss

3. SFP+Gigabit-Adapter

4. Stromversorgung

5. USB2.0JTAG-Kabel

6. Vier SMA-Bulkhead-Kabel

Test von USRP-LW X310

Der Testbericht von X310 und 3 Tochterplatinen (WBX, SBX, UBX) kann in den Details der Tochterplatinen eingesehen werden
