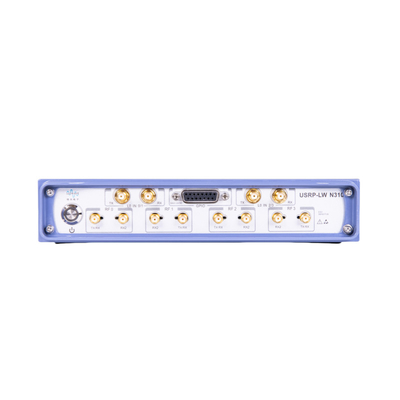

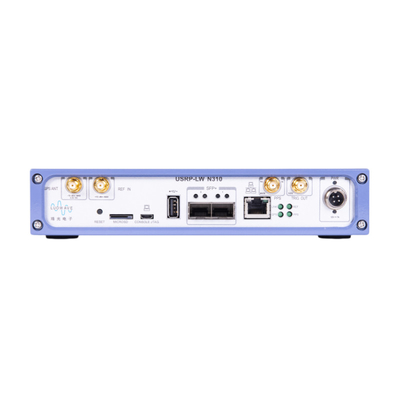

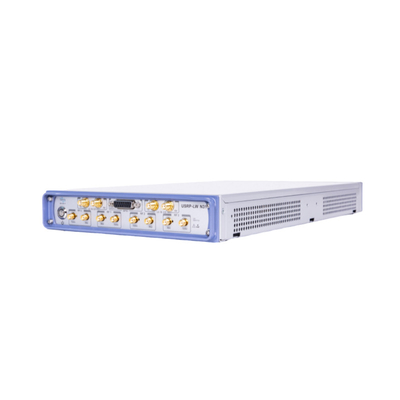

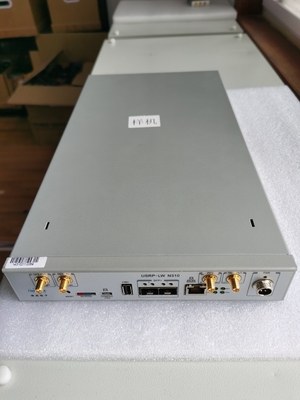

4RX, 4TX Software-definiertes Funkgerät USRP-LW N310

Universalsoftware-Radio-Peripherie USRP-LW N310

Produktübersicht

Der N310 vereinfacht die Steuerung und Verwaltung des SDR-Systems, indem er die Möglichkeit zur Fernüberwachung von Aufgaben wie Softwareaktualisierung, Neustart, Werkseinstellung, Selbstkontrolle,Betrieb des Host-/ARM-Debugging- und ÜberwachungssystemsUSRP-LW N310 ist derzeit eines der Produkte mit der größten Kanaldichte auf dem SDR-Markt und bietet 4 Kanäle mit 4 Empfangskanälen in einer Höhe von 0,5 U.Die Funkfrequenz-Vorderseite verwendet zwei Ad9371 Transceiver, ist eine Art neueste analoge Ausrüstung mit Funkfrequenztechnologie. Jeder Kanal bietet eine sofortige Bandbreite von bis zu 100 MHz und deckt einen erweiterten Frequenzbereich von 10 MHz bis 6 GHz ab.

Hauptmerkmale

• Zuverlässiger und fehlertoleranter Einsatz. ·
• Fernsteuerung.
• Unterstützung eines unabhängigen (eingebetteten) oder hostbasierten (netzwerkbasierten) Betriebs.
• 10MHz bis 6GHz-Frequenz.
• Bis zu 100M sofortige Bandbreite pro Kanal.
• Unterstützung 4 senden und 4 empfangen gleichzeitig.
• Filterbank für Empfänger.
• 16 Bit ADC, 14 Bit DAC.
• Konfigurierbare Probenahmerate: 122.88, 125, und 153,6 MS/s.
• Eingebaute Xilinx Zynq-7100 SoC FPGA.
• Dual-Core ARM Cortex-A9-CPU mit 800 MHz.
• Doppel SPF+-Anschlüsse (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Unterstützung der externen Uhr- und PPS-Zeitreferenz.
• Unterstützung externer RX- und TX-LO-Port-Eingaben.
• Eingebettete GPSDO.
• 1 USB-Hostport Typ A.
• 1 Mikro-USB-Anschluss (Serienkonsole, JTAG).
• Eingebettete, benutzerdefinierte Linux.
• UHD3.11.0 oder neuere Versionen unterstützt.
• RFNoC FPGA-Entwicklungsrahmen.
• Xilinx Vivado 2017.4 Design Suite (Lizenz nicht enthalten)
• Unterstützen Sie GNU Radio.

Basisbandprozessor:

Der USRP-LW N310 Baseband-Prozessor verwendet den zynq-7100 SOC von Xilinx, der eine Fülle von programmierbaren FPGA für Echtzeitanforderungen und niedrige Latenzverarbeitung bietet,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W. Benutzer können Anwendungen auf dem vorinstallierten Linux-Embedded-Betriebssystem bereitstellen oder Hochgeschwindigkeits-Schnittstellen wie Gigabit Ethernet-Host, 10 Gigabit Ethernet verwenden. Synchronisieren:USRP-LW N310 verfügt über eine flexible Referenzuhr-Architektur, die externe PPS unterstützt, Uhr-Referenz-Zeit-Referenz, externer LO-Eingang und gpsdo, was für die Realisierung von MIMO-Systemen mit hoher Kanalzahl hilfreich ist.
