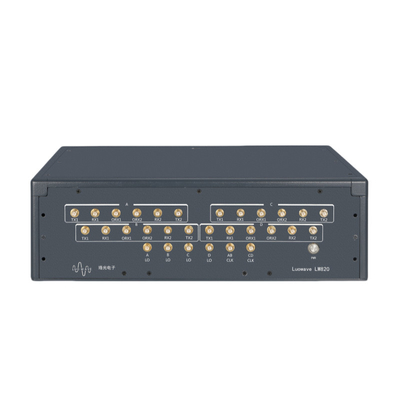

Der Luowave LW820 ist ein vollständig selbst entwickeltes 8-Kanal-Hochleistungs-Universal-Software-Defined-Radio (SDR) Kohärenzgerät von Wuhan Luowave Electronics Co., Ltd.Erbaut auf der ADRV9009 und Xilinx UltraScale+ ZU11EG Plattform, arbeitet es in einem Frequenzbereich von 75 MHz bis 6 GHz mit einer maximalen sofortigen Bandbreite von 200 MHz pro Kanal.Nutzung präziser Uhrmanagement- und synchronisierter Signalverarbeitungsmechanismen, bietet der Luowave LW820 eine außergewöhnliche Phasenkohärenz und kollaborative Leistung, die ihn ideal für komplexe drahtlose Kommunikationssysteme wie 5G-Netzwerke eignet,Verarbeitung von Radarsignalen, Satellitenkommunikation und Richtungsermittlung des Raumspektrums.

Eigenschaften

• An Bord des Xilinx Zynq UltraScale+ MPSoC ZU11EG
• ADI-RF-Chip ADRV9009, HF-Bereich: 75 MHz 6 GHz
• 8 TX und 8 RX, sofortige Bandbreite: bis zu 200 MHz pro Kanal
• Multi-Device-Phasensynchronisierung: <1° Phase-Kohärenz-Abweichung, die strengen Anforderungen an 5G-Kommunikation, Radarerkennung und andere phasekritische Anwendungen entspricht
• Unterstützung der Bandbreitenerweiterung: Ermöglicht den schnellen Einsatz von Millimeterwellensystemen
• Hochgeschwindigkeits-Schnittstellen: Gigabit-Ethernet und PCIe für die Datenübertragung mit hohem Durchsatz
• Unterstützung der universellen GPIO-Schnittstelle und JTAG-Debugging-Fähigkeit
• Unterstützung der externen Uhr- und PPS-Zeitreferenz

Blockdiagramm

Entwicklungsumfeld

Unterstützt mehrere Entwicklungssoftware und -rahmenwerke, einschließlich GNU Radio, LabVIEW, MATLAB usw.die verschiedene Anforderungen erfüllen kann, von der schnellen Entwicklung von Prototypen bis hin zur Hochleistungs-Echtzeitverarbeitung.

Phase-Synchronisierungstest

Die Luowave LW820 enthält 4 Stücke ADRV9009. Sie verfügt nicht nur über einen Multi-Chip-Phasensynchronisationsmechanismus, sondern integriert auch eine digitale Kalibrierfunktion.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDies optimiert die Phase-Synchronisierungsleistung weiter.Die Luowave LW820 kann die Phasensynchronisation stabil und genau aufrechterhalten, die strengen Anwendungsvoraussetzungen für die Phasensynchronisierung in der 5G-Kommunikation, der Radardetektion usw. erfüllen und die Gesamtleistung des Systems effektiv verbessern.Die Abweichung der Konstanz der Phasensynchronisierung kann 1° erreichen..
