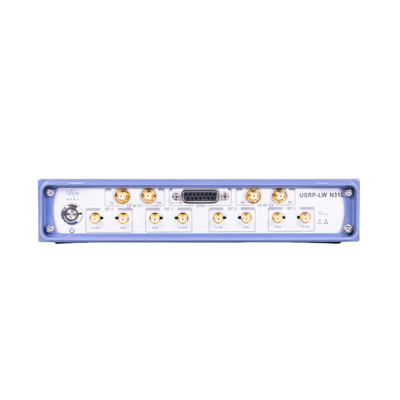

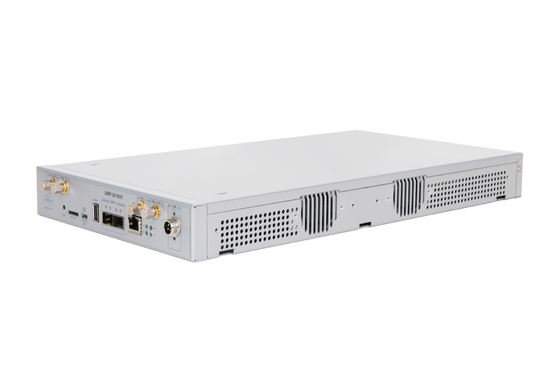

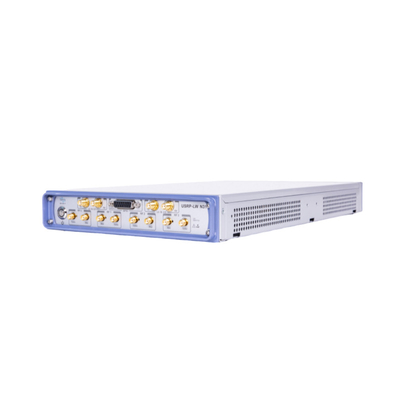

Universal Software Radio Peripherie, USRP-LW N310,kompatibel mit ETTUS USRP N310

Produktübersicht

USRP-LW N310 ist ein Netzwerk-SDR, das den Einsatz von groß angelegten, zuverlässigen und fehlertoleranten verteilten drahtlosen Systemen ermöglicht.Die USRP-LW N310 vereinfacht die Steuerung und Verwaltung des SDR-Systems durch die Einführung der Möglichkeit, Aufgaben aus der Ferne auszuführen, z. B. Aktualisierung der Software, Neustart, Werk-Reset, Selbstprüfung, Debugging des Hosts/ARM und Überwachung des Betriebs des Systems.USRP-LW N310 bietet 4 Kanäle mit 4 Empfangskanälen in einer Höhe von 0.5U. Das Funkfrequenz-Frontend verwendet zwei Ad9371-Transceiver, eine Art neueste Analoggeräte-Funkfrequenz-Technologie. Jeder Kanal bietet sofortige Bandbreite von bis zu 100 MHz,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Hauptmerkmale

• Zuverlässiger und fehlertoleranter Einsatz.
• Fernsteuerung.
• Unterstützung eines unabhängigen (eingebetteten) oder hostbasierten (netzwerkbasierten) Betriebs.
• 10MHz bis 6GHz-Frequenz.
• Bis zu 100M sofortige Bandbreite pro Kanal.
• Unterstützung 4 senden und 4 empfangen gleichzeitig.
• Transceiver-Filterbank. · 16-Bit-ADC, 14-Bit-DAC
• Konfigurierbare Probenahmerate: 122.88, 125, und 153,6 MS/s.
• Eingebaute Xilinx Zynq-7100 SoC FPGA.
• Dual-Core ARM Cortex-A9-CPU mit 800 MHz.

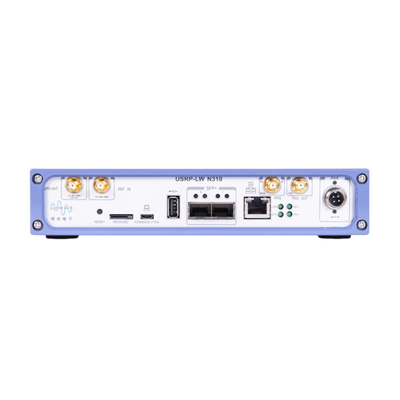

• Doppel SPF+-Anschlüsse (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Unterstützung der externen Uhr- und PPS-Zeitreferenz.
• Unterstützung externer RX- und TX-LO-Port-Eingaben.
• • 1 Typ A USB-Host-Anschluss • 1 Mikro-USB-Anschluss (Serienkonsole, JTAG).
• Eingebettete, benutzerdefinierte Linux.
• UHD3.11.0 oder neuere Versionen unterstützt.
• RFNoC FPGA-Entwicklungsrahmen.
• Xilinx Vivado 2017.4 Design Suite (Lizenz nicht enthalten).
• Unterstützen Sie GNU Radio.

Basisbandprozessor:

Der USRP-LW N310 Baseband-Prozessor verwendet den zynq-7100 SOC von Xilinx, der eine Fülle von programmierbaren FPGA für Echtzeitanforderungen und niedrige Latenzverarbeitung bietet,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W. Benutzer können Anwendungen auf dem vorinstallierten Linux-Embedded-Betriebssystem bereitstellen oder Hochgeschwindigkeits-Schnittstellen wie Gigabit Ethernet-Host, 10 Gigabit Ethernet verwenden. Synchronisieren:USRP-LW N310 verfügt über eine flexible Referenzuhr-Architektur, die externe PPS unterstützt, Uhr-Referenz-Zeit-Referenz, externer LO-Eingang und gpsdo, was für die Realisierung von MIMO-Systemen mit hoher Kanalzahl hilfreich ist.
