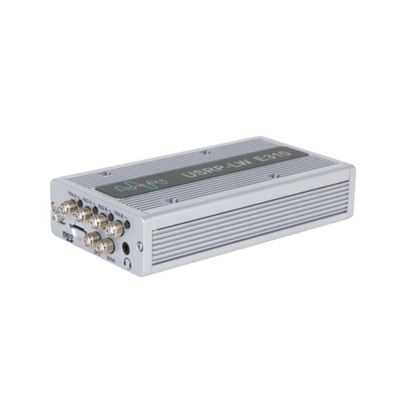

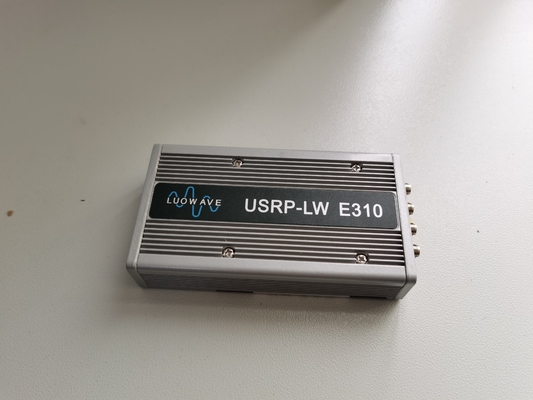

Eingebettete Reihe USRP-LW E310

Das USRP-LW E310 ist ein eingebettetes SDR-Gerät. Der Rf AD9361 stellte analoges Gerät stützt 2x2 MIMO mit einem Frequenzbereich 70 Gigahertz MHz-6 und einer vorübergehenden Bandbreite von 56 MHZ ein. Mit einer Größe von 133 x 68 x 26,4-Millimeter- und Leistungsaufnahme so niedrig wie 2-6 Watt, ist es ein mobiles und eingebettetes SDR-Gerät mit den Vorteilen der leichten, kleinen Energie und des klein. Die Basisbandverarbeitung wird auf einem reconfigurable Zynq 7020 IC laufen gelassen, das Xilinx 7 Reihe FPGAs mit integrierten Prozessoren Doppel-kern ARMES A9 kombiniert. Unter Verwendung Linuxs Betriebssystem. Wie alle USRP-Geräte liefert die Architektur der freien Software plattformübergreifende Stütz- und USRP-Hardware-Fahrer (UHDs). UHD-Unterstützungen die meisten Anwendungen und SDR-Rahmen wie GNU-Radio.

Hauptmerkmale:

• Die maximale empfangene Signalbandbreite ist 56M
• Frequenzen umfassen 70 MHZ - 6 Gigahertz
• 12-bit ADC/DAC
• Wählen Sie Filterbanken vor
• Prozessor Doppel-Kern ARM Cortex A9-866 MHZ, Xilinx Zynq 7020 Soc FPGA
• 1GB DDR3 RAM für ARM CPUs, 512 MB DDR3 RAM für FPGA-Logik
• Armprozessoren, die bis Rate zur Beispiel 10MS/s sich stützen

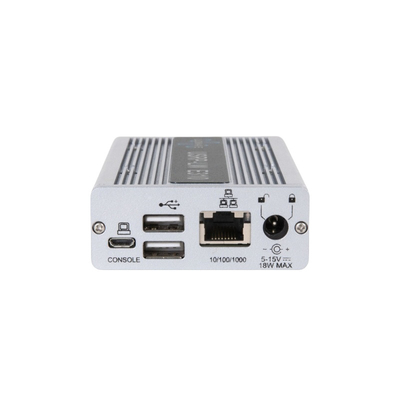

• Ethernet und USB-Schnittstellensteuerung
• Eingebaute offene Quelle UHD3.9.2 und API-Schnittstelle
• Eingebaute Trägheitsmesseinheit mit 9 Achsen
• Ein FPGA-Entwicklungsrahmen, der RFNoC stützt
• Stereoaudioausgang und Monomikrofoninput
• Integrierter GPS-Systemempfänger
• Maße: 133 x 68 x 26,4 Millimeter Gewicht: 375 g
• Unterstützung für GNU-Radio

In Verbindung stehende Parameter:

Leistungs-Beschreibung:

Der Transceiver AD9361 an der Rf-Vorderseite liefert blitzschnelle Bandbreite von bis 56 MHZ, umfasst einen Frequenzbereich 70 Gigahertz MHz-6 und stützt 2X2 MIMO. Rf-Vorwahlfilter hat bei der Vorderseite von übertragen und empfangen Verbindungen, Frequenzselektivität zu erhöhen ein Bankkonto.

Der Basisbandprozessor verwendet das Xilinx Zynq 7020 Soc, um die FPGA-beschleunigte Datenverarbeitung zur Verfügung zu stellen, kombiniert mit der unabhängigen Operation, die durch eine Doppel-kern ARM-CPU gestützt wird. Das USRP-LW E310 integriert einen Reichtum von Peripherie wie einem integrierten GPS-Empfänger für Standortbewusstsein und Zeitsynchronisierung und einen Doppel-USB-Wirtshafen für ausgedehnte Lagerung und andere Ein-Ausgabegeräte. Unter Verwendung der ab Lagergeräte können Benutzer schnell Prototyp und eingebettete Anwendungen zu entwickeln.

Das USRP bettete Familie verwendet eine kundengebundene Linux-Verteilung des OpenEmbedded-Rahmens, um den spezifischen Bedarf der Anwendung zu erfüllen ein. Die Nichterfüllung, die Betriebssystem ist, kommt vorinstalliert mit Software USRP-Hardware Driver™ (UHD) und aus dritter QuelleEntwicklungswerkzeugen wie GNU-Radio. Das E310 stützt auch RFNoC-Technologie, einen Entwicklungsrahmen RFNoC FPGA, der zur Ausführung von Realzeitberechnung und zum Erfüllen der Bedingungen der Breitbandsignalaufbereitung fähig ist.

Betriebssystem- und Entwicklungsrahmen
