SBX-LW 40 ♫ USRP RF Tochterkarte WiMax WiFi und 2,4 GHz ISM Band Transceiver

Name: SBX-LW 40 ♫ USRP RF Tochterkarte WiMax WiFi und 2,4 GHz ISM Band Transceiver
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Markenbezeichnung:	Luowave
Modellnummer:	SBX-LW (40MHZ, 120MHZ)
MOQ:	1-teilig
Preis:	USD
Lieferzeit:	Stellen-Waren oder 30 Tage
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Verpackung Informationen:

Papierkasten \ Papier-Karton

Versorgungsmaterial-Fähigkeit:

1-teilig

Hervorheben:

Rf-Tochter-Karte WiMax USRP

Rf-Tochter-Karte WiMax

WiFi Rf-Tochter-Karte WiMax

Beschreibung des Produkts

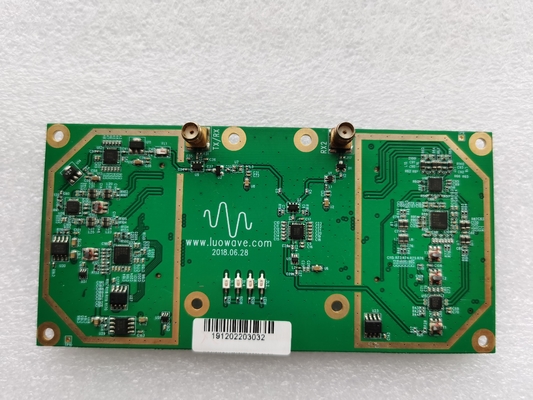

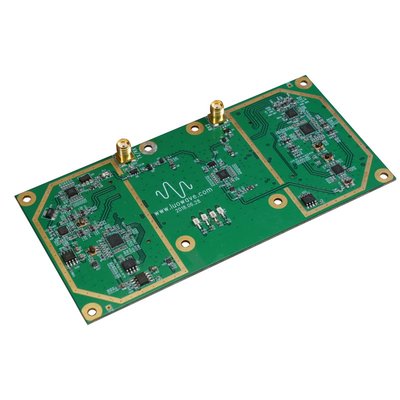

USRP Daughterboards SBX-LW 40 MHz

Der SBX ist ein Breitbandtransceiver, der bis zu 100 mW Leistung und einen typischen Geräuschpegel von 5 dB liefert.,Das SBX ist MIMO-fähig und bietet 40 MHz Bandbreite. Das SBX ist ideal für Anwendungen, die Zugang zu einer Vielzahl von Bands im Bereich von 400 MHz-4400 MHz benötigen.Beispiele für Anwendungsbereiche sind WiFi, WiMax, S-Band-Transceiver und ISM-Transceiver im 2,4 GHz-Band.

Hauptmerkmale:

1. Frequenzdeckung: 400-4400 MHz Rx/Tx 2. Die maximale Signalbandbreite umfasst: 40 MHz, 120 MHz 3. Sie liefert 100 mW Ausgangsleistung und 5 dB Lärm.Der lokale Oszillator kann zum Empfangen und Senden von Kanälen verwendet werden4. MIMO-fähiger, ideal für Anwendungen, die in mehreren Frequenzbändern im Frequenzbereich von 400 bis 4400 MHz arbeiten müssen 5.Typische Anwendungen sind WIFI, WIMAX, S-Band-Transceiver und 2,4 GHz ISM-Band-Transceiver

Funktionsbeschreibung:

Der SBX-LW-40 ist ein Hochbandbreiten-Transceiver, der bis zu 100 mW Leistung bei einem Geräuschpegel von 5 dB liefert.für den Zweibandbetrieb. Der SBX-LW bietet MIMO-Funktionalität. Für diejenigen, die auf eine breite Palette von Anwendungen von 400 MHz bis 4400 MHz zugreifen möchten, ist der SBX-LW das ideale SDR-Gerät.S-Band-Transceiver und 2Transceiver im ISM-Band von 0,4 GHz.

Kompatibles Produkt:

Prüfung SBX-LW 40M

Beschreibung der Prüfumgebung: Für die Prüfung wird die Ausrüstung des Forschungs- und Entwicklungsunternehmens verwendet, das Modell ist ZVL. Die Prüfgeräte sind USRP-LW X310 und SBX-LW 40M.Die beiden Geräte sind direkt über ein Funkkabel verbunden.. Diagramm der Prüfumgebung:

Prüfverbindungsdiagramm des offenen Schleifens:

Schaltkreislaufspontan empfangende Prüfverbindungsdiagramm:

Daten für die Prüfung in offener und geschlossener Schleife auf der Grundlage von GNURADIO COMPANION: GNURADIO COMPANION Prüfblockdiagramm:

1. Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 2,4 GHz, Basisbandsignalfrequenz 10 kHz, GAIN 9 dB

Zentrale Frequenz 2,4 GHz, maximale Ausgangsgrafik:

Zentrale Frequenz 2 GHz, Testspektrum und Zeitbereichsgrafik des Schließschleiftransceivers

2. Trägerunterdrückung und Abstoßungstest: Zentralfrequenz 3 GHz, Basisbandsignalfrequenz 10kHz, GAIN 9dB

Zentrale Frequenz 3 GHz, maximale Ausgabe Grafik:

Zentrale Frequenz 3 GHz, Closed-Loop Transceiver Testspektrum und Zeit-Domain-Grafiken

3- Trägerunterdrückung und Abstoßungstest: Zentralfrequenz 4 GHz, Basisbandsignalfrequenz 10 kHz, GAIN 9 dB

2. Trägerunterdrückung und Abstoßungstest: Zentralfrequenz 3 GHz, Basisbandsignalfrequenz 10kHz, GAIN 9dB

Zentrale Frequenz 4,4 GHz, maximale Ausgangsgrafik:

Messung von Phasengeräuschen: Zentralfrequenz 1 GHz:

Bitte schicken Sie uns eine Nachricht, wenn Sie Fragen haben. Wir werden unser Bestes geben, um Ihnen den besten Service zu bieten.

3- Trägerunterdrückung und Abstoßungstest: Zentralfrequenz 4 GHz, Basisbandsignalfrequenz 10 kHz, GAIN 9 dB

Zentrale Frequenz 4 GHz, maximale Ausgangsgrafik:

Zentrale Frequenz 4,4 GHz, maximale Ausgangsgrafik:
