WBX-LW40 public safety RX USRP Tochterkarte Tochterplatten WBX 40MHZ

Name: WBX-LW40 public safety RX USRP Tochterkarte Tochterplatten WBX 40MHZ
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Markenbezeichnung:	Luowave
Modellnummer:	WBX-LW (40MHZ, 120MHZ)
MOQ:	1-teilig
Preis:	USD
Lieferzeit:	Stellen-Waren oder 30 Tage
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Verpackung Informationen:

Papierkasten \ Papier-Karton

Versorgungsmaterial-Fähigkeit:

1-teilig

Hervorheben:

USRP-Tochterkarte 40MHZ

RX-aufgesteckte Platinen WBX

WBX-rx Tochterkarte

Beschreibung des Produkts

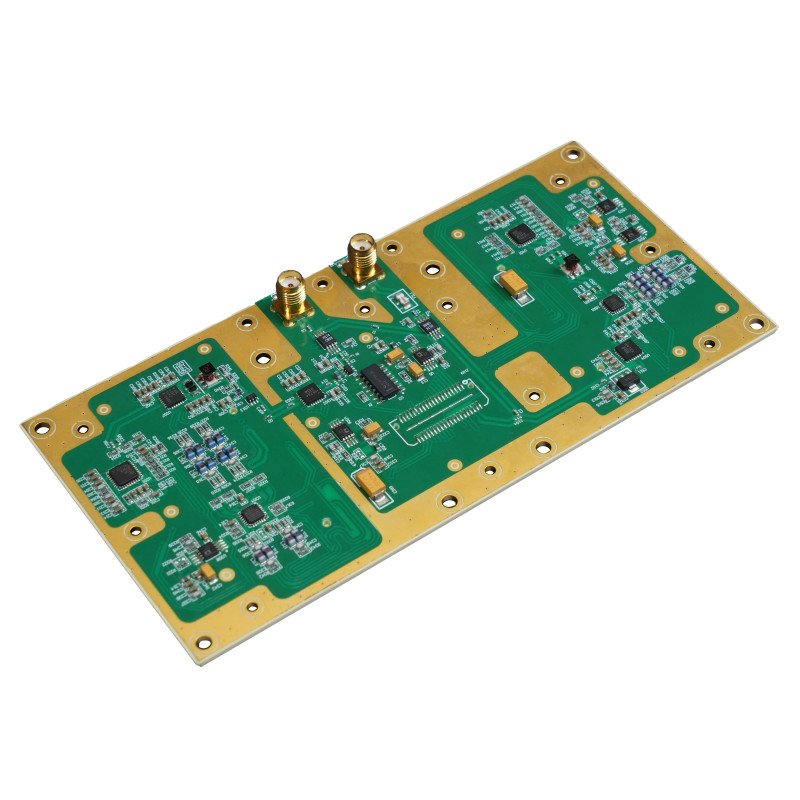

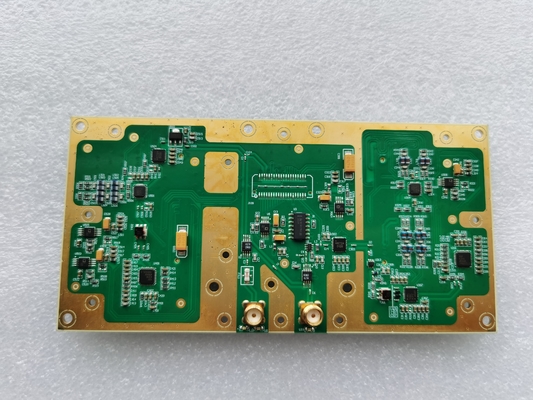

USRP Daughterboards WBX-LW 40MHZ

Der WBX ist ein Breitbandtransceiver mit einer Leistung von bis zu 100 mW und einer Geräuschbelastung von 5 dB. Die LOs für die Empfangs- und Sendeketten arbeiten unabhängig voneinander.aber für den MIMO-Betrieb synchronisiert werden kannDas WBX bietet eine Bandbreitenkapazität von 40 MHz und ist ideal für Anwendungen geeignet, die Zugang zu einer Reihe verschiedener Bands im Bereich von 50 MHz bis 2,2 GHz benötigen.Beispiele für Anwendungsbereiche sind Land-Mobilkommunikation, Schiffs- und Luftverkehrsfunkgeräte; Mobilfunkbasen, PCS- und GSM-Mehrbandfunkgeräte; kohärente multistatische Radare; drahtlose Sensornetze; Empfangssprachgeräte für 6 Amateurbands;Fernsehübertragung■ Weißräume; öffentliche Sicherheit; ISM.

Hauptmerkmale:

1Frequenzdeckung: 50 MHz - 2,2 GHz

2. Die maximale Bandbreite umfasst: 40 MHz

3Die WBX RF Tochterplatine enthält einen Full-Duplex-Breitband-Transceiver, der bis zu 120 MHz sofortige Bandbreite unterstützt.

4- für eine breite Palette von Anwendungen: öffentliche Sicherheit, Kommunikation, Amateurfunk und ISM

5Die Empfangs- und Übertragungsketten des lokalen Oszillators arbeiten unabhängig voneinander und ermöglichen einen Frequenz-Duplexbetrieb.

6Die Referenz für den lokalen Oszillator ist die Masteruhr des USRP, die mehrere kohärente Operationen ermöglicht.

Funktionsbeschreibung:

Der WBX-LW-40 bietet einen Hochbandbreiten-Transceiver, der mit einem Geräuschwert von 5 dB bis zu 100 mW Leistung liefert.Die Empfangs- und Sendketten des lokalen Oszillators arbeiten unabhängig voneinander und können für MIMO synchronisiert werdenEs ist ein ideales SDR-Gerät für Anwendungen, die auf Frequenzen im Bereich von 50 MHz-2200 MHz zugreifen möchten.Zu den Anwendungen zählen die mobilen Landkommunikation, Marine- und Luftfahrtfunkgeräte; mobile Basisstationen, PCs und GSM-Mehrbandfunkgeräte; kohärente Mehrbasis-Radargeräte; drahtlose Sensornetze; Rundfunkfernsehen; und öffentliche Sicherheitsmanagement.Für USRP-LW N200 gilt, USRP-LW N210, USRP-X310, USRP-X300.

Kompatibles Produkt:

Bitte zögern Sie nicht, mich zu kontaktieren, wenn Sie weitere Informationen benötigen.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Prüfung des WBX-LW 40M

Beschreibung der Testumgebung: Für die Prüfung wird Geräte des Forschungs- und Entwicklungsunternehmens verwendet, das Modell ist ZVL. Die Prüfgeräte sind USRP-LW X310 und WBX-LW 40M.Die beiden Geräte sind direkt über ein Funkkabel verbunden.. Diagramm der Prüfumgebung:

Prüfverbindungsdiagramm des offenen Schleifens:

Schaltkreislaufspontan empfangende Prüfverbindungsdiagramm:

Daten aus offenen und geschlossenen Testschleifen auf Basis von GNU RADIO COMPANION: GNU RADIO COMPANION-Testblockdiagramm:

1. Trägerunterdrückung und Abstoßungstest: Zentralfrequenz 70MHz, Basebandsignalfrequenz 10kHz, GAIN 9dB

Zentralfrequenz 70 MHz, maximale Leistungssteigerung:

Zentrale Frequenz 70 MHz, Versuchsspektrum des Schließschlusstransceivers und Zeithandelsgrafiken

2. Offene und geschlossene Testdaten basierend auf GNU RADIO COMPANION: Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 100MHz, Basisbandsignalfrequenz 10kHz, GAIN 9dB

Zentralfrequenz 100 MHz, Grafikleistung bei maximaler Verstärkung:

Zentrale Frequenz 100 MHz, Testspektrum und Zeitbereichsgrafik des Schließschleiftransceivers

3. Offene und geschlossene Testdaten basierend auf GNU RADIO COMPANION: Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 400 MHz, Basisbandsignalfrequenz 10 kHz, GAIN 9dB

Zentralfrequenz 400 MHz, Grafikleistung bei maximaler Verstärkung:

Zentrale Frequenz 400 MHz, Versuchsspektrum für Schließschleifer-Transceiver und Zeithandelsgrafiken

4. Offene und geschlossene Testdaten basierend auf GNU RADIO COMPANION: Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 800MHz, Basisbandsignalfrequenz 10kHz, GAIN 9dB

Zentrale Frequenz 800 MHz, Ausgangsgrafik bei maximaler Verstärkung:

Zentrale Frequenz 800 MHz, Closed-Loop-Transceiver-Testspektrum und Zeit-Domain-Grafiken

5. Offene und geschlossene Testdaten basierend auf GNU RADIO COMPANION: Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 1 GHz, Basisbandsignalfrequenz 10 kHz, GAIN 9dB

Zentralfrequenz 1 GHz, Ausgangsgrafik bei maximaler Verstärkung:

Zentrale Frequenz 1 GHz, geschlossene Schaltkreislauf-Transceiver-Receiver-Testspektrum und Zeit-Domain-Grafiken

6- Messung von Phasengeräuschen: Zentralfrequenz 1 GHz:

Bitte zögern Sie nicht, mich zu kontaktieren, wenn Sie weitere Informationen benötigen.

Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
