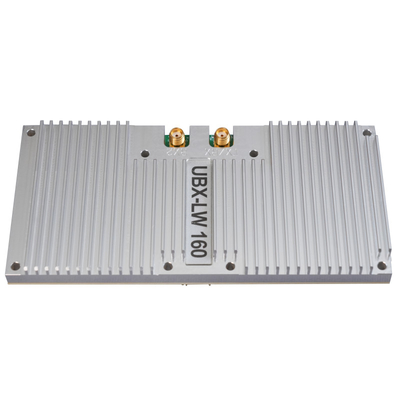

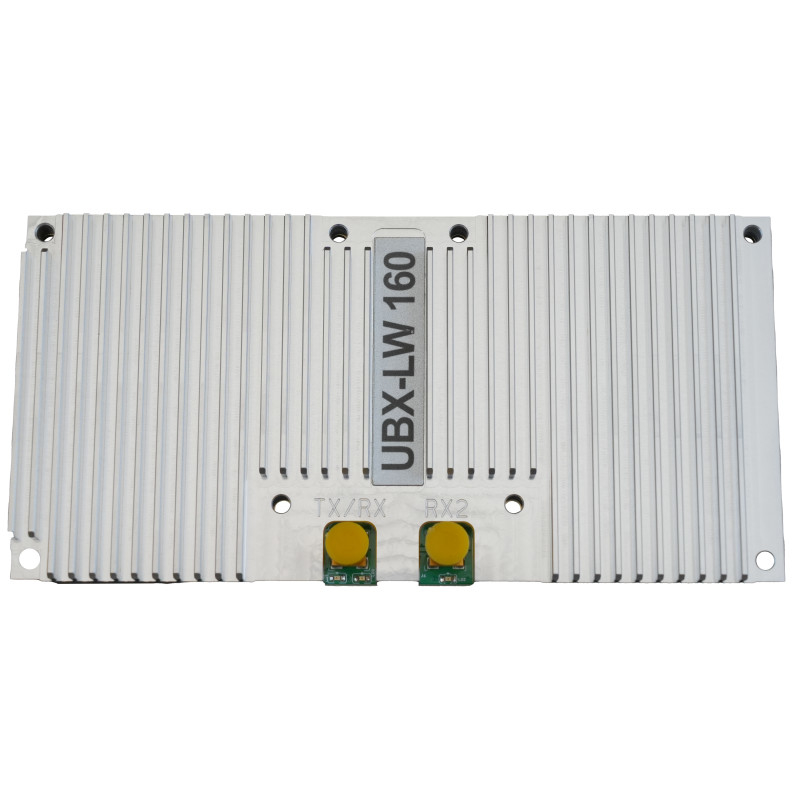

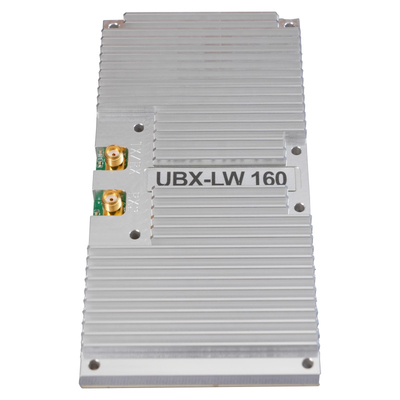

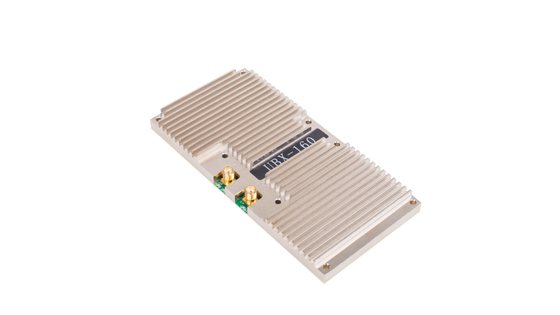

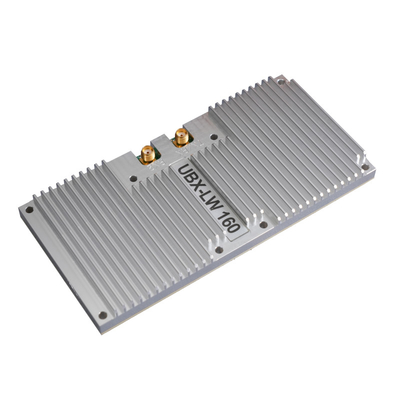

Prüfung der UBX-LW 160M

Beschreibung der Testumgebung: Für die Prüfung wird Geräte des Forschungs- und Entwicklungsunternehmens verwendet, das Modell ist ZVL. Die Prüfgeräte sind USRP-LW X310 und UBX-LW 160M.Die beiden Geräte sind direkt über ein Funkkabel verbunden.. Diagramm der Prüfumgebung:

Prüfverbindungsdiagramm des offenen Schleifens:

Schaltkreislaufspontan empfangende Prüfverbindungsdiagramm:

Open- und Closed-Loop-Testdaten basierend auf GNU RADIO COMPANION: 1. Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 10MHz, Basisbandsignalfrequenz 10kHz, GAIN 9dB

Zentralfrequenz 10 MHz, Grafikleistung bei maximaler Verstärkung:

2. Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 100 MHz, Basebandsignalfrequenz 10 kHz, GAIN 9 dB

Zentralfrequenz 100 MHz, Grafikleistung bei maximaler Verstärkung:

Zentrale Frequenz 100 MHz, Testspektrum und Zeitbereichsgrafik des Schließschleiftransceivers

3- Trägerunterdrückung und Ablehnung von Bildern: Zentralfrequenz 400 MHz, Basisbandsignalfrequenz 10 kHz, GAIN 9 dB

Zentralfrequenz 400 MHz, Grafikleistung bei maximaler Verstärkung:

Zentrale Frequenz 400 MHz, Versuchsspektrum für Schließschleifer-Transceiver und Zeithandelsgrafiken

4. Trägerunterdrückung und Spiegelunterdrückungstest: Zentralfrequenz 800 MHz, Basebandsignalfrequenz 10 kHz, GAIN 9 dB

Zentralfrequenz 800 MHz, Grafikleistung bei maximaler Verstärkung:

Zentrale Frequenz 800 MHz, Closed-Loop-Transceiver-Testspektrum und Zeit-Domain-Grafiken
