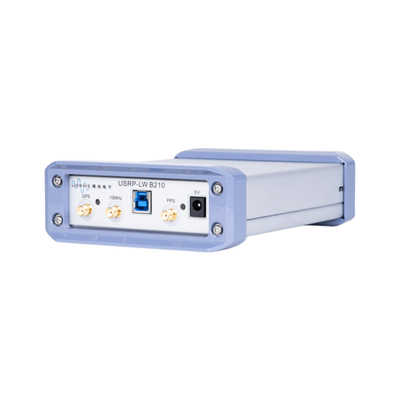

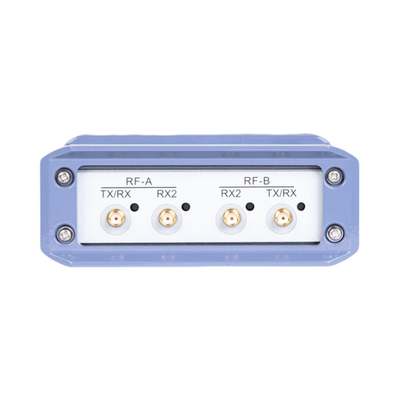

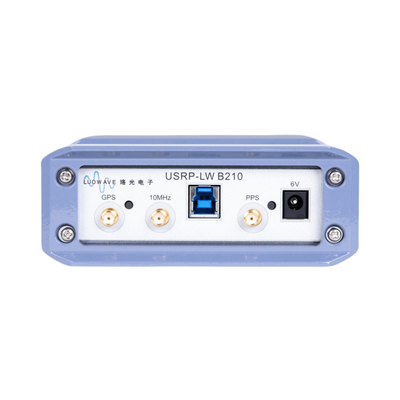

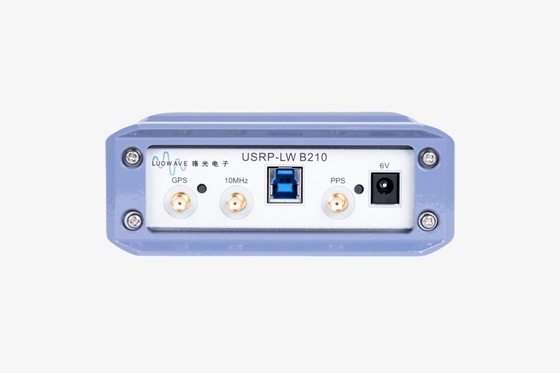

Software definiertes Radio,USRP-LW B210, kompatibel mit ETTUS USRP B210

Produktübersicht

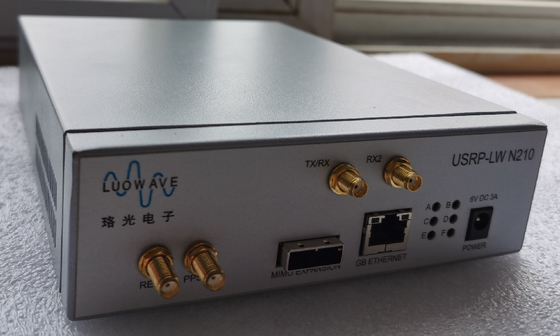

Der USRP-LW N210 bietet eine hohe Bandbreite und eine hohe dynamische Reichweite.USRP-LWN210 ist für anspruchsvolle Kommunikationsanwendungen gedacht, die eine solche schnelle Entwicklung erfordern.400 MS/s Doppel-DAC- und Gigabit-Ethernet-Verbindung zum Streamen von Daten von und zu HostprozessorenEin modulares Design ermöglicht es dem USRP N210, von DC bis 6 GHz zu arbeiten, während ein Ausbauport mehrereUSRP-LWDie Geräte der N210-Serie sind in einer MIMO-Konfiguration zu synchronisieren und zu verwenden.USRP-LWN210 kann bis zu 50 MS/s von und zu Host-Anwendungen streamen. Benutzer können benutzerdefinierte Funktionen im FPGA-Fabrik oder im eingebauten 32-Bit-RISC-Softcore implementieren.Die FPGA bietet auch die Möglichkeit, bis zu 100 MS/s in Sende- und Empfangsrichtung zu verarbeitenDie FPGA-Firmware kann über die Gigabit-Ethernet-Schnittstelle neu geladen werden.

DieUSRP-LWN210 ist eine erweiterte Version des USRP N200, die ein größeres FPGA enthält.Erhöhung der maximalen Verarbeitungskapazität bis zu 100 MS/s in beide Richtungen und gleichzeitig mögliche Verbesserungen der Verarbeitungslatenz.

Hauptmerkmale:

1. Maximale Übertragungsgeschwindigkeit: 50 MS/s

2. Gigabit Ethernet Verbindung

3. MIMO-Kabelverbindung basiert auf nur einer einzigen Transceiverververbindung pro USRP-LW N210, so dass die MIMO-Konstruktion von zwei oder mehr USRP-LW N210s gebaut werden muss

4. An Bord befindliche FPGA-Verarbeitung

5.FPGA: Xilinx Spartan XC3SD3400A

6. ADCs: 14 Bit- 100 MS/s

7. DACs: 16 Bit - 400 MS/s

8. Fähigkeit zur Sperrung einer externen 5- oder 10-MHz-Referenzuhr

9. Optionale interne GPS-Servouhr USRP-LW N210

Detaillierte Leistung:

Ein modulares Design ermöglicht es dem USRP-LW N210, von DC bis 6 GHz zu arbeiten, während ein Erweiterungsport mehrere Geräte der USRP-LW N210-Serie synchronisieren und in einer MIMO-Konfiguration verwenden lässt.Ein optionales GPSDO-Modul kann auch verwendet werden, um die USRP-LW N210-Referenzuhr auf 0 zu disziplinieren.01 ppm des weltweiten GPS-Standards. Der USRP-LW N210 kann bis zu 50 MS/s von und zu Host-Anwendungen streamen. Benutzer können benutzerdefinierte Funktionen im FPGA-Fabrik implementieren,oder im 32-Bit-RISC-SoftcoreDer USRP-LW N210 bietet eine größere FPGA als der USRP-LW N200 für Anwendungen, die zusätzliche Logik-, Speicher- und DSP-Ressourcen benötigen.Die FPGA bietet auch die Möglichkeit, bis zu 100 MS/s in Sende- und Empfangsrichtung zu verarbeitenDie FPGA-Firmware kann über die Gigabit-Ethernet-Schnittstelle neu geladen werden.

Technische Parameter:

Diese Ausrüstung umfasst:

1. USRP-LW N210

2. 2 SMA-Schottkabel

3. 1 Gigabit Ethernet Kabel
