Anti-UAV-Lehr- und Ausbildungssystem

Unser Anti-UAV-Lehr- und Trainingssystem basiert auf der Live-Simulation von elektronischen Gegenmaßnahmen gegen UAVs, Aufklärung, Navigations-Gegenmaßnahmen und Störunterdrückung.so dass die Schüler teilnehmen und es persönlich erleben könnenDas gesamte System umfaßt das Subsystem des Experiments mit elektronischen Gegenmaßnahmen gegen Drohnen und das Subsystem des Experiments mit GPS/Fernsteuerung gegen Störungen durch Drohnen.die zur Durchführung der Wahrnehmung von UAVs und zur Unterdrückung von Störungen durch das Steuerungssystem von UAVs verwendet werden kann.

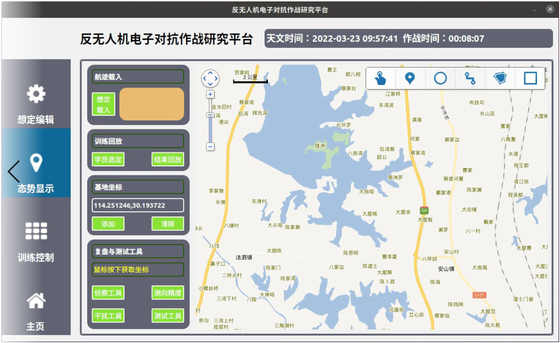

Schnittstelle der elektronischen Forschungsplattform für Anti-UAV-Gegengesetze

Elektronische Gegenmaßnahmen gegen Drohnen-Forschungsplattform Schnittstelle-2

Schnittstelle des Berichtssystems für Ausbildungswerte

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisDas System verwendet ein Dual-Channel-Phasen-Interferometer-System, um die Richtung des Ziels zu messen, was eine Zielanzeige für die anschließenden effektiven Anti-UAV-Operationen bietet.Das Teilsystem besteht hauptsächlich aus der elektronischen Gegenmaßnahmen-Aufklärungsausrüstung und der UAV-Telemetrie-Signal-Aufklärungskontrollsoftware.Unter ihnen ist die elektronische Gegenmaßnahmen-Aufklärungsausrüstung hauptsächlich für die Aufklärung und das Abfangen von UAV-Telemetrie-Signalen zuständig;UAV-Telemetrie-Signal-Aufklärungsteuerungssoftware wird hauptsächlich durch Outsourcing oder Beschaffung ausgestattet, einschließlich Telemetrie-Signalanalyse-Modul, DF-Steuerungsmodul und andere Module.Die Software basiert hauptsächlich auf LabView und Matlab, und kann umgebaut werden.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, um eine wirksame Störung des UAV-GPS/Fernsteuerungssystems zu erreichen,nicht in der Lage zu sein, effektive Positionsinformationen zu erhalten oder falsche Positionsinformationen oder Kontrollinformationen zu erhaltenDie Anti-UAV-GPS-Störgeräte strahlen hauptsächlich hochgetreue falsche GPS-Navigationssignale oder starke Störgeräte an das Ziel-UAV aus.so eine Falle für das Ziel UAV GPS-Navigationssystem und Fernbedienungssystem bilden, wodurch die Flugsteuerung des UAV beeinträchtigt wird und es von der geplanten Flugroute abweicht.

Die Funktionen dieses Systems sind:

• Erfassung, Anerkennung und Wahrnehmung von Fernbedienungs- und Bildübertragungssignalen;
• die Richtungsermittlung von UAV;
• GPS-Signalstörungen;
• Störungen der Datenverbindung der UAV;
• Echtzeitkartenanzeige.
