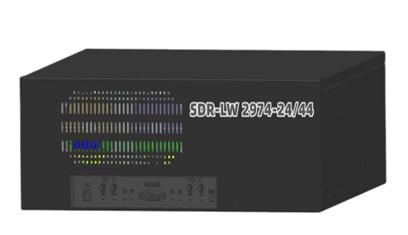

Unabhängige Software-Funkausrüstung SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 ist das neueste Produkt, das von Wuhan Luowave SDR entwickelt wurde und auf dem klassischen Funkgerät SDR-LW 2974 basiert. Die Sende- und Empfangsfrequenz wird auf 24 GHz / 44 GHz erhöht, wobei alle Funktionen und Vorteile des ersteren übernommen werden.
Produkteinführung
SDR-LW 2974 - 24/44 besteht aus einem integrierten Prozessor, FPGA und HF-Frontend.Dieses Produkt verfügt über einen integrierten Intel i7-Prozessor, 500 GB SSD und 16 GB Speicher.Frequenzbereich von 10 MHz - 24 GHz/44 GHz, Bandbreite bis 160 MHz.Es gibt mehrere optionale Hochgeschwindigkeitsschnittstellen (PCIe-, Gigabit-Ethernet- und 10-Gigabit-Ethernet-Ports) und ein ressourcenreiches, benutzerprogrammierbares Kintex-7-FPGA.Wie alle USRP-Geräte verwendet dieses Gerät einen plattformübergreifenden Open-Source-UHD-Treiber, der die meisten Anwendungen und SDR-Frameworks wie GNU Radio, Matlab und LabView unterstützt.
Typische Anwendungsszenarien
Die neuen Produkte der Luowave-Millimeterwellenserie können Folgendes unterstützen: 5G FR2-Anwendung;Generierung und Analyse von Vektorsignalen;Anwendungen für Satellitenkommunikation;Anwendungen zur Kanalmessung;Integrierte Anwendung für Kommunikationsbewusstsein.
5G FR2-Anwendungen:
Vektorsignalerzeugung und -analyse:
Anwendungen der Satellitenkommunikation:
Anwendung Kanalmessung:
Integrierte Anwendung der Kommunikationswahrnehmung:
Hauptmerkmal
| i7-Prozessor mit Linux-RTOS | JTAG-Schnittstelle |
| PCIe Gen 2 x4-Schnittstelle | |
| 500 GB SSD, 16 GB RAM | Vier USB 3.0-Anschlüsse |
| 10MHz-6GHz Frequenzabdeckung | Zwei SPF+-Anschlüsse |
| Bis zu 160 MB sofortige Bandbreite pro Kanal | Eingebautes Kintex-7-FPGA von Xilinx |
| Unterstützt zwei Übertragungen und zwei Empfänger gleichzeitig | Unterstützt externe Taktreferenz und PPS-Zeitreferenz |
| RFNoC FPGA-Entwicklungsframework | Unterstützt GNU Radio, Matlab, LabView |
Industrie-Computer
| Prozessor | Intel I7 9700 |
| Speicherkarte | 16G |
| SFP | 10 Gbit/s |
| PCIe-Kabel | PCIe-Gen 2x4 |
| RJ45 | 1 Gbit/s |
FPGA und Basisband
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| ADC-Auflösung | 14bit |
| DAC-Auflösung | 16bit |
| ADC-Abtastrate | 200 m/s |
Als digitaler Verarbeitungskern des SDR-LW 2974 - 24/44 bietet das Kintex-7-FPGA von Xilinx eine direkte Hochgeschwindigkeitsverbindung zu allen wichtigen Komponenten, einschließlich des HF-Frontends, der Hostschnittstelle und des DDR3-Speichers.Das Standard-FPGA stellt alle UHDs für digitale Abwärtswandlung und digitale Aufwärtswandlung, Frequenzfeinabstimmung und einige andere DSP-Funktionsblöcke bereit.Benutzer können ihre eigenen DSP-Verarbeitungsmodule entwickeln und implementieren, indem sie den reichlich vorhandenen FPGA-Ersatzspeicher und das von USRP unterstützte Entwicklungsframework nutzen.
RF-Index
| Übertragung | Rezeption | ||
| Anzahl der Kanäle | 2 | Anzahl der Kanäle | 2 |
| Frequenzbereich | 10 MHz - 24 GHz/ 44 GHz | Frequenzbereich | 10 MHz - 24 GHz/ 44 GHz |
| Frequenzschritt | weniger als 1 KHz | Frequenzschritt | weniger als 1 KHz |
| maximale Ausgangsleistung | 10 dBm | maximale Eingangsleistung | -15 dBm |
| Reichweite gewinnen | 31,5dB | Reichweite gewinnen | 37,5dB |
| Schritt gewinnen | 0,5 dB | Schritt gewinnen | 0,5 dB |
| Maximale Bandbreite in Echtzeit | 160MHz | Maximale Bandbreite in Echtzeit | 160MHz |
| Rauschzahl | 9dB | ||
Leistung
| Stromspannung | 220V |
| aktuell | 2 A max |
Umfeld
| Arbeitstemperatur | 0-50℃ |
| maximale Höhe | 2000m |
| Feuchtigkeit | 10%-90% (keine Kondensation) |
| Umfeld | drinnen draußen |
Strukturgröße
| physische Größe | 44 * 32,8 * 13,3 cm |
| Gewicht (SDR-LW 2974-24) | 9,3 kg |
| Gewicht (SDR-LW 2974-44) | 10,2 kg |
Zubehör
SDR-LW 2974-24/44 Zubehör umfasst ein Netzkabel, vier Rundstrahlantennen, ein Standard-Netzwerkkabel, ein DP-zu-HDMI-Kabel, ein SFP-Modul, ein USB-Datenkabel, ein Satz Standardtastatur und -maus, einen Monitor (wählen Sie einem LCD-Monitor oder Tablet-Computer).
Kostenlose vorinstallierte Software:
| Vorinstallierte Softwareumgebung | Ubuntu, UHD, GNU-Radio | |
| Tutorial zur USRP-Nutzung | Videos, Handbücher | |
| Gnuradio DEMO-Fall | Analoge Modulation, digitale Modulation, Spektrumerfassung, Einzeltonsignal-Transceiver, Funk | |
| Einfaches 4G-LTE-Basisstations-Kommunikationssystem auf Basis von SRSlte | ||
| Videoübertragungssystem | ||
| ADS-B Signalempfangssystem für die Zivilluftfahrt | ||
| Einige andere Unterrichtsmaterialien | "Grundsätze der Kommunikation" | Kommunikationsquelle, analoge Quelle, Experiment mit digitaler Quelle |
| Kanalmodell: AWGN , Fading-Channel-Experiment | ||
| Analoges Modulationssystem: AM-, DSB-Modulations- und Demodulationsexperimente | ||
| "Mobile Kommunikation" | GMSK-, 8PSK-Modulations- und Demodulationsexperiment | |
| "Digitale Signalverarbeitung" | Die Erzeugung diskreter Zeitsignale und ihre grundlegende Funktionsweise | |
| "Software-Radio" | Komplexe Darstellung des digitalen Quadratur-Basisbandsignals und Grundmodell der Quadratur-Demodulation | |
| Offizielles Bewerbungsvideo der Website | ||
Optionale kostenpflichtige Software:
| mobile Kommunikationsrichtung | 5G-HF-Erfassungssystem |
| 5G analoge Basisstation und Endgerätesystem | |
| 4G analoge Basisstation und Terminalsystem | |
| MIMO-System | |
| Asynchrone CDMA-Kommunikation | |
| Kanalemulation | |
| Taktische Datenverbindung Link11-Simulationssystem | |
| Radar und Ortung | Anti-Drohnen-System |
| Software-Radar | |
| Signalübertragungs- und Analysesystem | HF-Aufzeichnungs- und Wiedergabesysteme |
| Spektrumanalysesystem | |
| OFDM MIMO-Videoübertragung | |
| Satellitenkommunikation | GNSS-Simulationssystem |
| Kursunterlagen | "Grundsätze der Kommunikation" |
| "Mobile Kommunikation" | |
| "Digitale Signalverarbeitung" | |
| "Software-Radio" | |
| "Radar-Prinzip" |
LUOWAVE-App-Store:
"LUOWAVE App Store" ist die Anwendungssoftwareplattform von LUOWAVE.Auf der Plattform gibt es eine große Anzahl von Anwendungssoftware, die von Luowave selbst und Dritten entwickelt wurde, darunter drahtlose Kommunikation, Radar und Erkennung, drahtlose Tests und Messungen, Fernerkundung und Navigation, Lehrplattform und andere Bereiche.Die gesamte Anwendungssoftware auf der Plattform wird basierend auf der Luowave-Software-Funkplattform entwickelt, und wir führen strenge Testverfahren und Qualitätskontrollen durch, um sicherzustellen, dass die Software gleichzeitig stabil und zuverlässig ist.Der Luowave Appstore wird kontinuierlich aktualisiert, damit die Software die neueste und am besten optimierte ist.
Die Mehrheit der Software-Radio-Benutzer kann auf dieser Plattform nach den Anwendungen suchen und diese finden, die sie benötigen, wodurch der Zeit- und Arbeitsaufwand für die Entwicklung ihrer eigenen Software entfällt.Wir begrüßen alle App-Entwickler, die ihre eigene Anwendungssoftware für diese Plattform bereitstellen möchten.Und wir werden ihnen helfen, unsere neue Hardwaretechnologie in der Softwareentwicklungsphase voll auszunutzen.
Appstore Anwendungsschnittstelle
