Produktdetails:
|

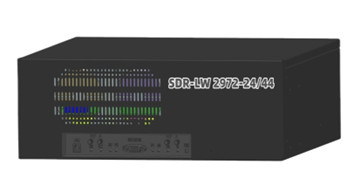

SDR-LW 2972-24/44 ist das neueste Produkt, das von Wuhan Luowave SDR entwickelt wurde und auf dem klassischen Funkgerät SDR-LW 2972 basiert. Die Sende- und Empfangsfrequenz wird auf 24 GHz/44 GHz angehoben, während alle Funktionen und Vorteile des Orginal 2972.
Produkteinführung
SDR-LW 2972-24/44 übernimmt das Design, dass das HF-Frontend in den AD9361 integriert ist.Der AD9361 kann direkt die Aufwärts- und Abwärtswandlung der Frequenz auf der HF-Seite unterstützen und eine Bandbreite von 56 MHz in Echtzeit bereitstellen.Und die bidirektionale Signalverbindung des AD9361 wird verwendet, um eine kohärente MIMO-Fähigkeit bereitzustellen.Der Host-Computer ist in der Lage, Signalverarbeitung und -steuerung auf dem AD9361 durchzuführen, indem er eine Reihe von Operationen auf dem FPGA des Modells Spartan6 XC6SLX150 über den USB-3.0-Anschluss implementiert.Der SDR-LW 2972-24/44 bietet einen maximalen Durchsatz von 61,44 MS/s.Das Gerät verwendet einen plattformübergreifenden Open-Source-UHD-Treiber, und UHD unterstützt die meisten Anwendungen und SDR-Frameworks wie GNU Radio, Matlab und Lab View.
Typische Anwendungsszenarien
Die neuen Produkte der Luowave-Millimeterwellenserie können Folgendes unterstützen: 5G FR2-Anwendung;Generierung und Analyse von Vektorsignalen;Anwendungen für Satellitenkommunikation;Anwendungen zur Kanalmessung;Integrierte Anwendung für Kommunikationsbewusstsein.
5G FR2-Anwendungen:
vektorsignalerzeugung und -analyse:
Anwendungen der Satellitenkommunikation:
Anwendung zur Kanalmessung:
Integrierte Anwendung der Kommunikationswahrnehmung :
Hauptmerkmal
i7-Prozessor mit Linux-RTOS | USB 3.0-Schnittstelle |
500 GB SSD, 16 GB RAM | Eingebautes Spartan6 XC6SLX150 FPGA |
70 MHz-24 GHz/44 GHz Frequenzbereich | Unterstützt externe Taktreferenz und PPS-Zeitreferenz |
Unterstützt zwei Übertragungen und zwei Empfänger gleichzeitig | |
RFNoC FPGA-Entwicklungsframework | Unterstützt GNU Radio, Lab View, Matlab |
Industrie-Computer
Prozessor | Intel I7 9700 |
Speicherkarte | 16G |
USB | USB 3.0 |
Netzwerkport | RJ45 |
Anzeigeschnittstelle | HDMI |
FPGA und Basisband
FPGA | Spartan 6 XC6SLX150 |
DRAM | 1G |
ADC-Auflösung | 12 Bit |
DAC-Auflösung | 12 Bit |
ADC-Abtastrate | 61,44 M/S |
Als digitaler Verarbeitungskern des SDR-LW 2972 - 24/44 bietet der Spartan 6 XC6SLX150 direkte Highspeed-Konnektivität zu allen wichtigen Komponenten, einschließlich HF-Frontend, Host-Schnittstelle und DDR3-Speicher.Das Standard-FPGA stellt alle UHDs für digitale Abwärtswandlung und digitale Aufwärtswandlung, Frequenzfeinabstimmung und einige andere DSP-Funktionsblöcke bereit.Benutzer können ihre eigenen DSP-Verarbeitungsmodule entwickeln und implementieren, indem sie den reichlich vorhandenen FPGA-Ersatzspeicher und das von USRP unterstützte Entwicklungsframework nutzen.
RF-Index
TErpressung | REmpfang | ||
Anzahl der Kanäle | 2 | Anzahl der Kanäle | 2 |
Frequenzbereich | 70 MHz - 24 GHz/ 44 GHz | Frequenzbereich | 70 MHz - 24 GHz/ 44 GHz |
Genauigkeit des lokalen Oszillators | 2 ppm | ||
maximale Ausgangsleistung | 10 dBm | maximale Eingangsleistung | -15 dBm |
Reichweite gewinnen | 90dB | Reichweite gewinnen | 75dB |
Schritt gewinnen | 1dB | Schritt gewinnen | 1dB |
Maximale Bandbreite in Echtzeit | 56MHz | Maximale Bandbreite in Echtzeit | 56MHz |
Rauschzahl | 9dB |
Energie
Stromspannung | 220V |
aktuell | 2 A max |
Umfeld
Arbeitstemperatur | 0-50℃ |
Maximale Höhe | 2000m |
Feuchtigkeit | 10%-90% (keine Kondensation) |
Umfeld | drinnen draußen |
physische Größe | 41,1 * 43,8 * 10,4 cm |
Gewicht (SDR-LW 2972-24) | 6,73 kg |
Gewicht (SDR-LW 2972-44) | 7,61 kg |
Zubehör
Zum SDR-LW 2972-24/44-Zubehör gehören ein Netzkabel, ein Adapter, vier Rundstrahlantennen, ein HDMI-Kabel, ein Satz Standardtastatur und -maus sowie ein Monitor (entweder LCD-Monitor oder Tablet).
Vorinstallierte Softwareumgebung | Ubuntu, UHD, GNU-Radio | |
Tutorial zur USRP-Nutzung | Videos, Handbücher | |
Gnuradio DEMO-Fall | Analoge Modulation, digitale Modulation, Spektrumerfassung, Einzeltonsignal-Transceiver, Funk | |
Einfaches 4G-LTE-Basisstations-Kommunikationssystem auf Basis von SRSlte | ||
Videoübertragungssystem | ||
ADS-B Signalempfangssystem für die Zivilluftfahrt | ||
Einige andere Unterrichtsmaterialien | "Grundsätze der Kommunikation" | Kommunikationsquelle, analoge Quelle, Experiment mit digitaler Quelle |
Kanalmodell: AWGN , Fading-Channel-Experiment | ||
Analoges Modulationssystem: AM-, DSB-Modulations- und Demodulationsexperimente | ||
"Mobile Kommunikation" | GMSK-, 8PSK-Modulations- und Demodulationsexperiment | |
"Digitale Signalverarbeitung" | Die Erzeugung diskreter Zeitsignale und ihre grundlegende Funktionsweise | |
"Software-Radio" | Komplexe Darstellung des digitalen Quadratur-Basisbandsignals und Grundmodell der Quadratur-Demodulation | |
Offizielles Bewerbungsvideo der Website |
Kostenlose vorinstallierte Software
Optionale kostenpflichtige Software
mobile Kommunikationsrichtung | 5G-HF-Erfassungssystem |
5G analoge Basisstation und Endgerätesystem | |
4G analoge Basisstation und Terminalsystem | |
MIMO-System | |
Asynchrone CDMA-Kommunikation | |
Kanalemulation | |
Taktische Datenverbindung Link11-Simulationssystem | |
Radar und Ortung | Anti-Drohnen-System |
Software-Radar | |
Signalübertragungs- und Analysesystem | HF-Aufzeichnungs- und Wiedergabesysteme |
Spektrumanalysesystem | |
OFDM MIMO-Videoübertragung | |
Satellitenkommunikation | GNSS-Simulationssystem |
Kursunterlagen | "Grundsätze der Kommunikation" |
"Mobile Kommunikation" | |
"Digitale Signalverarbeitung" | |
"Software-Radio" | |
"Radar-Prinzip" |
LUOWAVE-App-Store:
"LUOWAVE App Store" ist die Anwendungssoftwareplattform von LUOWAVE.Auf der Plattform gibt es eine große Anzahl von Anwendungssoftware, die von Luowave selbst und Dritten entwickelt wurde, darunter drahtlose Kommunikation, Radar und Erkennung, drahtlose Tests und Messungen, Fernerkundung und Navigation, Lehrplattform und andere Bereiche.Die gesamte Anwendungssoftware auf der Plattform wird basierend auf der Luowave-Software-Funkplattform entwickelt, und wir führen strenge Testverfahren und Qualitätskontrollen durch, um sicherzustellen, dass die Software gleichzeitig stabil und zuverlässig ist.Der Luowave Appstore wird kontinuierlich aktualisiert, damit die Software die neueste und am besten optimierte ist.
Die Mehrheit der Software-Radio-Benutzer kann auf dieser Plattform nach den Anwendungen suchen und diese finden, die sie benötigen, wodurch der Zeit- und Arbeitsaufwand für die Entwicklung ihrer eigenen Software entfällt.Wir begrüßen alle App-Entwickler, die ihre eigene Anwendungssoftware für diese Plattform bereitstellen möchten.Und wir werden ihnen helfen, unsere neue Hardwaretechnologie in der Softwareentwicklungsphase voll auszunutzen.
EINPPSpeichern Anwendungsschnittstelle
