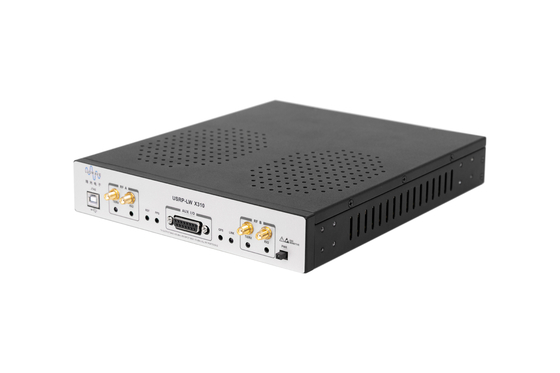

Hochleistungs-Universal-Software-Radio-Peripherie USRP-LW X310

Produktübersicht

X310 ist eine leistungsstarke, skalierbare SDR-Plattform. Die Architektur kombiniert zwei Extended-Bandwidth-Slots, die 0 - 6 GHz mit bis zu 160 MHz Basisbandbreite abdecken.mehrere Hochgeschwindigkeits-Schnittstellenoptionen (PCIe), dual 10 GigE, dual 1 GigE), und ein großes Kintex-7 FPGA in einem bequemen Desktop- oder Rackmontierbaren halber breiten 1U-Formfaktor.

Hauptmerkmale

1Das Herzstück des USRP-LW X310 ist das XC7K410T FPGA, das eine schnelle Verbindung zwischen allen wichtigen Komponenten des Geräts, einschließlich Radio-Frontends, Host-Schnittstellen und DDR3-Speicher, ermöglicht.

2Der Standard-FPGA-Kern, der mit UHD ausgestattet ist, bietet alle Funktionsblöcke für digitale Down- und Up-Konversion, Feinfrequenz-Tuning,und andere DSP-Funktionen, die es ermöglichen, mit anderen USRP-Geräten, die die UHD-Architektur verwenden, austauschbar zu sein.

3Die große Kintex-7 FPGA bietet zusätzlichen Platz für Entwickler, um benutzerdefinierte DSP-Blöcke zu integrieren, und ist mit einer großen Anzahl von von USRP unterstützten Entwicklungsrahmenkonzepten kompatibel.Referenzarchitekturen, und Open Source-Projekte.

Zusammenfassung des Produkts:

Der USRP-LW X310 bietet eine Vielzahl von Hochgeschwindigkeits-Schnittstellen zur Auswahl.Für Anwendungen mit erweiterter Bandbreite und geringer Latenzzeit, wie PHY/MAC-Forschung, bietet der LW X310 eine effiziente Bus-Schnittstelle PCIe x4 für diese deterministische Operation.10G-Ports sind die beste WahlDer USRP-LW X310 enthält viele zusätzliche Funktionen, die bei einigen anderen drahtlosen Anwendungen helfen.1 GB DDR3 auf dem Motherboard kann als Datenpuffer und Datenspeicher verwendet werdenDie optionale interne GPSDO liefert eine hochgenaue Frequenzreferenz, wenn sie mit einem GPS-System mit einer Synchronisierungsverzögerung von weniger als 50 ns synchronisiert wird.Ermöglicht dem Benutzer die Steuerung externer Komponenten wie Verstärker und Schalter über die GPIO-SchnittstelleDer USRP-LW X310 enthält auch einen internen JTAG-Adapter, mit dem Entwickler neue FPGA-Bilder leicht laden und debuggen können.

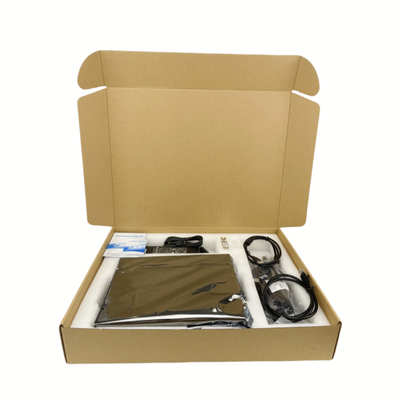

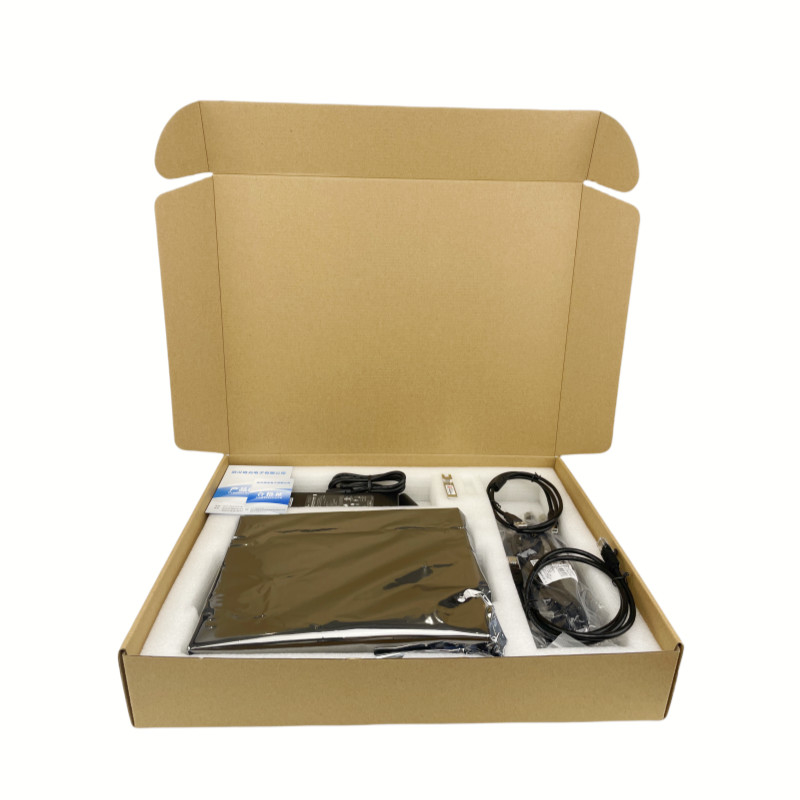

Diese Ausrüstung umfasst:

1. USRP-LW X310

2Gigabit-Netzwerkanschluss

3. SFP+Gigabit-Adapter

4. Stromversorgung

5. USB2.0JTAG-Kabel

6. Vier SMA-Schottkabel

Prüfung des USRP-LW X310

Der Prüfbericht von X310 und 3 Tochterplatinen ((WBX, SBX, UBX) kann in den Details der Tochterplatinen angezeigt werden
