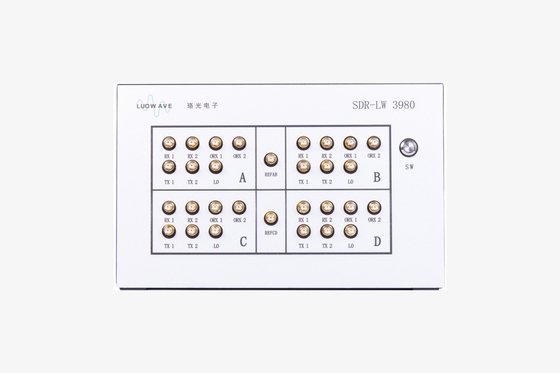

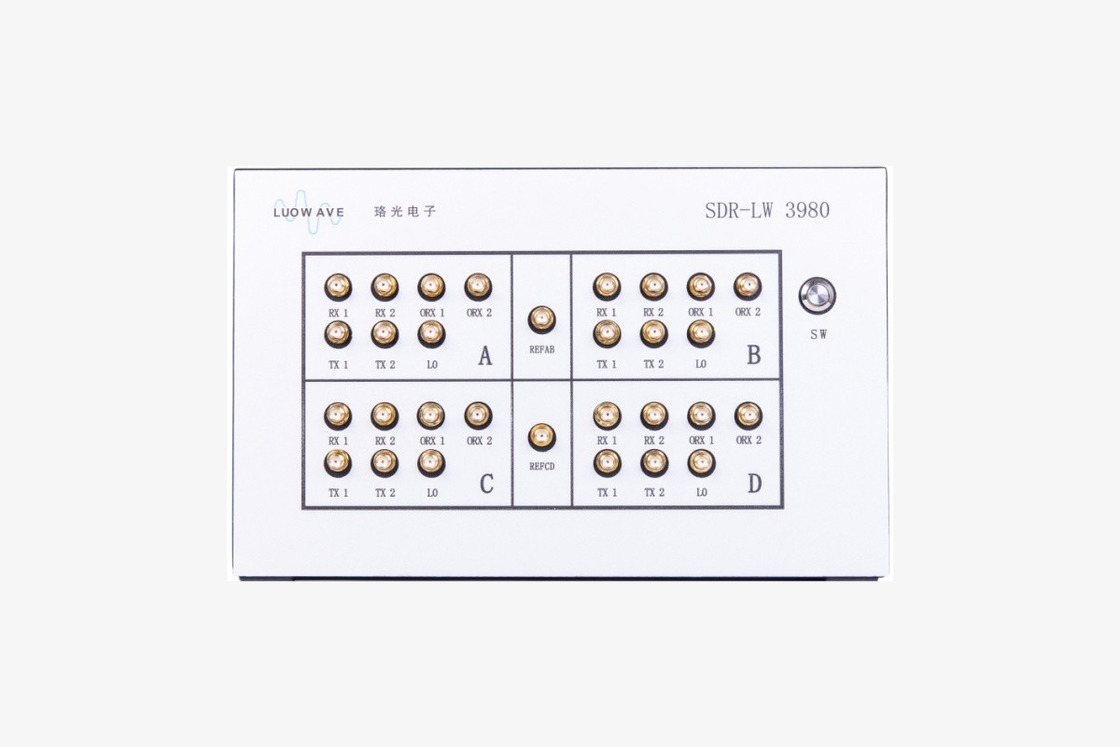

Alleinstehende Software definierter Radio SDR-LW 3980
Das SDR-LW 3980 ist der späteste 8-Kanal- leistungsstarke SDR (Software definierter Radio), welches das alleinstehende Gerät, das durch Wuhan Luoguang Electronics Co., Ltd. gestartet wird, aus einem Bordprozessor besteht, FPGA und eine Rf-Vorderseite. Das Produkt hat einen eingebauten Prozessor Intels i9, 512GB SSD, 64GB von RAM. Frequenzabdeckung ist von 75 MHZ bis 6 Gigahertz, mit einer Einfachkanalbandbreite von bis 200 MHZ. FPGA kennzeichnet das rohstoffreiche, Benutzer-programmierbare Xilinx MPSOC ZU11EG. Wie alle SDR-Geräte hat das Gerät eingebautes Ubuntu, GNU-Radio, etc.
™ Zynq® UltraScale+ MPSoC-Geräte stellen 64-Bit-Prozessorersteigbarkeit bei der Kombination von Realzeitsteuerung mit einer Hardware- und Software-Maschine für Grafiken, Video, Wellenform und die Paketverarbeitung zur Verfügung. Basiert auf einem universellen Realzeitprozessor und eine Plattform mit programmierbarer Logik, Viererkabelanwendungsprozessoren und Geräte GPU (Z.B.), die Möglichkeiten für Anwendungen wie Radioapparat 5G, zukünftiges ADAS und das industrielle Internet von Sachen.
Das ADRV9009 ist eine in hohem Grade integrierte Hochfrequenz (Rf), beweglicher Transceiver, der Doppelübermittler und Empfänger, integrierte Frequenz-Synthesizer und digitale Signalverarbeitung liefert. IC bietet eine verschiedene Kombination der Hochleistungs- und Energien-Leistungsaufnahme an, um die Bedingungen von makro zellulären Basisstationsanwendungen des Duplex des Zeitmultiplexverfahrens zu erfüllen 3G, 4G und 5G (TDD).
Das SDR-LW 3980 ist für das Errichten einer Strecke der modernen Forschungsanwendungen, einschließlich Emulation alleinstehenden 5G oder 802,11 Gerätes, Entwicklung von Algorithmen des Media Access Control (MAC), Mischsysteme des Mehrfachertrages (MIMO), heterogene Netze und heterogenes Getriebe der Netze 5G, Rf-antikompression Probenahme, Spektralfernerkundung, kognitiver Radio, Beamforming und Richtungsbestimmung ideal.
Verarbeitungseinheit:
Prozessor | Intel I9-9900K |
Gedächtnis | DDR4 64GB |
SFP+ | 10Gbps |
SSD | 500GB |
PCIe | Gen3 x8 |
FPGA-Einheit:
Hauptchip | Xilinx Zynq UltraScale+ ZU11EG |
PS | Viererkabel-Kern ARM® Cortex-A53 |
Realzeitprozessoren des Doppel-Kernes Cortex-R5 | |
Mali-400 MP2 Grafikverarbeitung | |
PL | Logik-Zellen des System-653k |
Gedächtnis | PS 4 Gigabyte DDR4 (x64) (mit ECC) |
PL 2 Gigabyte DDR4 (x32) |
Rf-Einheit:
Hauptchip | ADRV-9009 x4 |
Frequenzbereich | 75-6000MHz |
Zahl von übertragen Kanäle | 8 |
Die Anzahl von Empfangskanälen | 8 |
Beobachten Sie die Anzahl von Empfangskanälen | 8 |
Empfangen Sie die maximale Bandbreite | 200MHz |
Übertragen Sie maximale Bandbreite | 450MHz |
Beobachten Sie die maximale empfangene Bandbreite | 450MHz |
RX ADC-Stückchen | 16bits |
Stellen TX DAC | 14bits |
Multi-Scheibenphasensynchronisierung | Schutzträger |
