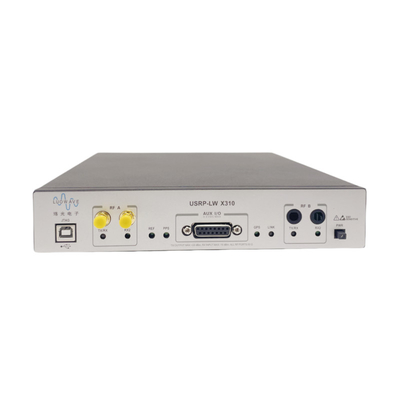

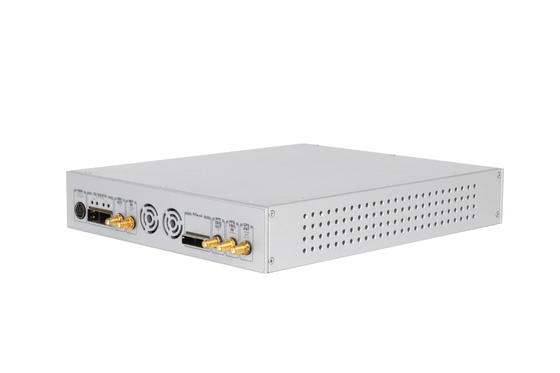

Universal-Software-Radio Zusatz-USRP-LW X310, kompatibel mit ETTUS USRP X310

Produktübersicht

USRP-LW X310 ist eine leistungsstarke, ersteigbare SDR-Plattform für die entwerfenden und einsetzenden drahtlosen Kommunikationssysteme der nächsten Generation. Die Hardwarearchitektur kombiniert zwei Schlitze der Ausgedehntbandbreitenaufgesteckten platine, die 0 bedecken – 6 Gigahertz mit bis 160 MHZ Basisbandbandbreite, mehrfachen Hochgeschwindigkeitsschnittstellenwahlen (PCIe, verdoppeln 10 GigE, Doppel1 GigE) und großen Kintex-7 FPGA in einem bequemen Tischplatten- oder Gestell-besteigbaren halb-weiten Faktor der Form 1U.

Hauptmerkmale

1. Im Herzen des USRP-LW X310, liefert das XC7K410T FPGA Hochgeschwindigkeits- Zusammenhang zwischen allen Hauptteilen innerhalb des Gerätes einschließlich Radio-frontends, Wirtsschnittstellen und Gedächtnis DDR3.

2. Der Nichterfüllung FPGA-Kern, der mit UHD versehen wird, stellt alle Funktionsblöcke für digitale Untenumwandlung und Obenumwandlung, die Feinfrequenz, die abstimmen, und andere DSP-Funktionen zur Verfügung, sie mit anderen USRP-Geräten mit der UHD-Architektur austauschbar sein lassend.

3. Das große Kintex-7 FPGA stellt zusätzlichen Raum zur Verfügung, damit Entwickler kundenspezifische DSP-Blöcke enthalten und ist mit vielem USRP stützten Entwicklungsrahmen, Bezugsarchitektur und Projekte der offenen Quelle kompatibel.

Produkt-Zusammenfassung:

Das USRP-LW X310 bietet eine Vielzahl von Hochgeschwindigkeitsschnittstellen an, um von zu wählen. Auf der Platte des Kastens, ist der Gigabit Ethernet-Hafen die einfachste Weise anzuschließen. Für Anwendungen mit ausgedehnter Bandbreite und niedriger Latenz, wie PHY-/MACforschung, stellt das LW X310 eine leistungsfähige Busschnittstelle PCIe x4 für diese deterministische Operation zur Verfügung. Wenn die Anwendung die Netzaufzeichnungen oder -knoten verwendet, die verarbeiten, sind Häfen 10G die beste Wahl. Das USRP-LW X310 schließt viele zusätzlichen Eigenschaften ein, die bei einigen anderen drahtlosen Anwendungen helfen. Zum Beispiel in FPGA-Entwurf, kann 1GB DDR3 auf dem Motherboard als Datenpufferbetrieb und -Datenspeicherung verwendet werden. Das optionale interne GPSDO liefert einen in hohem Grade genauen Frequenzhinweis, wenn es auf einem GPS-System mit einer Synchronisierungsverzögerung von kleiner als 50ns synchronisiert wird. Erlaubt dem Benutzer, externe Komponenten wie Verstärker und Schalter durch die GPIO-Schnittstelle zu steuern, stützt Input wie Ereignisauslöser und beobachtet ausprüfen Signale. Das USRP-LW X310 schließt auch einen internen JTAG-Adapter mit ein, der Entwicklern erlaubt, neue FPGA-Bilder leicht zu laden und auszuprüfen.

Eingeschlossen in dieser Ausrüstung:

1. USRP-LW X310

2. Gigabitnetzhafen

3. SFP+Gigabit-Adapter

4. Stromversorgung

5. USB2.0JTAG-Kabel

6. Vier SMA-Schutzwand-Kabel

Test von USRP-LW X310

Der Prüfbericht von X310 und von 3 aufgesteckten Platinen (WBX, SBX, UBX) kann ausführlich von aufgesteckten Platinen angesehen werden
