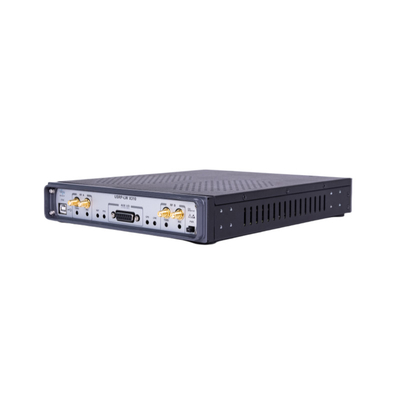

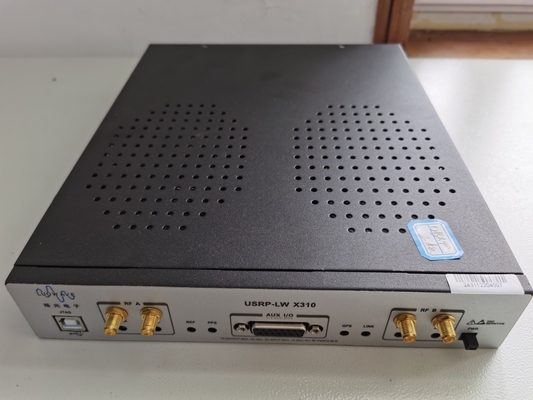

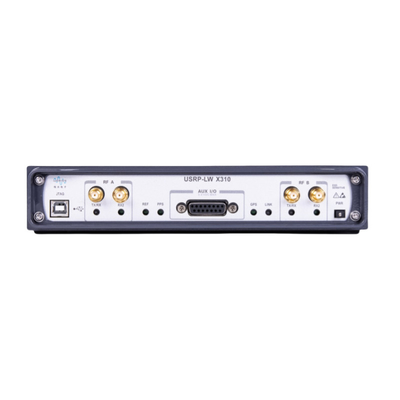

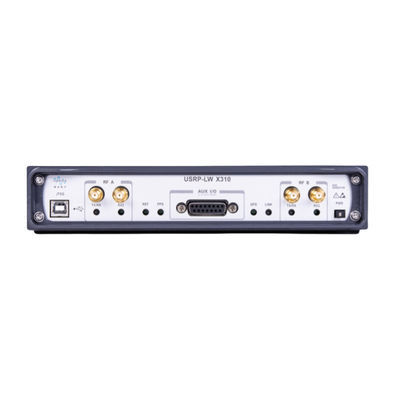

X-Serie USRP-LW X310

Der USRP-LW X310 ist eine leistungsstarke, skalierbare Software-Defined Radio (SDR) -Plattform für die Entwicklung und Bereitstellung von drahtlosen Kommunikationssystemen der nächsten Generation.

Die USRP-LW X310-Hardware-Architektur kombiniert zwei erweiterte Bandbreiten-Tochterplattenplätze mit einer Bandbreite von bis zu 160M von DC bis 6GHz.Und es verfügt über mehrere Hochgeschwindigkeits-Schnittstellen zur Auswahl (PCIe, Gigabit/10 Gigabit Ethernet-Ports), sowie eine ressourcenreiche, benutzerprogrammierbare Kintex-7 FPGA.mit einer Vielzahl von Entwicklungsrahmen, kompatible Referenzarchitekturen und Open-Source-Projekte.

Als digitaler Verarbeitungskern des USRP-LW X310 bietet das XC7K410T FPGA eine Hochgeschwindigkeitsverbindung zwischen allen Hauptkomponenten.Die Standard-FPGA bietet alle UHDs zur Steuerung der digitalen Down- und Digital-Up-KonvertierungBenutzer können den freien Speicherplatz des ressourcenreichen Kintex-7 FPGA sowie das von USRP unterstützte RFNoC-Entwicklungsframework nutzen.die Entwicklung und Implementierung eigener DSP-Verarbeitungsmodule.

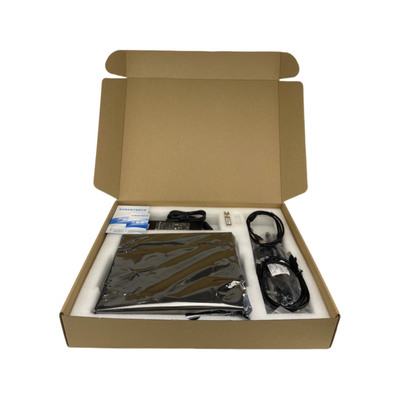

Das USRP-LW X310 Ausrüstungsset umfasst:USRP-LW X310 Hauptgerät, Gigabitkabel, SFP+ Gigabit-Adapter, Netzteil, USB2.0 JTAG Kabel, SMA Verbindungsgerät RF-Kabel 4 Wurzeln.

Leistungsvergleichstabelle von FPGA der Ethernet-Port-Serie und der X-Serie

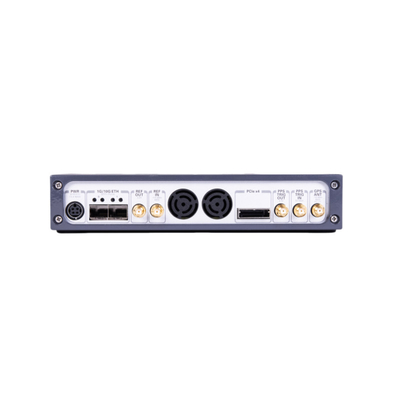

Der USRP-LW X310 bietet eine Vielzahl von Hochgeschwindigkeits-Schnittstellen zur Auswahl.Für Anwendungen mit erweiterter Bandbreite und geringer Latenzzeit, wie PHY/MAC-Studien, bietet der X310 eine effiziente Bus-Schnittstelle PCIe x4 für diesen deterministischen Vorgang.10 Gigabit-Port ist die beste Wahl.

Der USRP-LW X310 enthält viele zusätzliche Funktionen, die einigen anderen drahtlosen Anwendungen helfen.Die 1 GB DDR3 auf dem Motherboard kann als Datenspeicher und Datenspeicher verwendet werdenDie optionale interne GPSDO bietet eine hochpräzise Frequenzreferenz, wenn sie mit dem GPS-System mit einer Synchronisierungsverzögerung von weniger als 50 ns synchronisiert wird.Ermöglicht dem Benutzer die Steuerung externer Komponenten wie Verstärker und Schalter über die GPIO-SchnittstelleDer USRP-LW X310 enthält auch einen internen JTAG-Adapter, mit dem Entwickler neue FPGA-Bilder einfach laden und debuggen können.

Technische Daten des USRP-LW X310:
