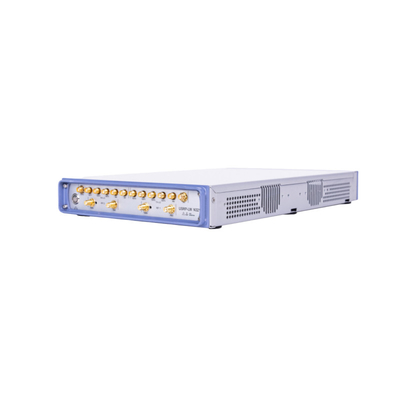

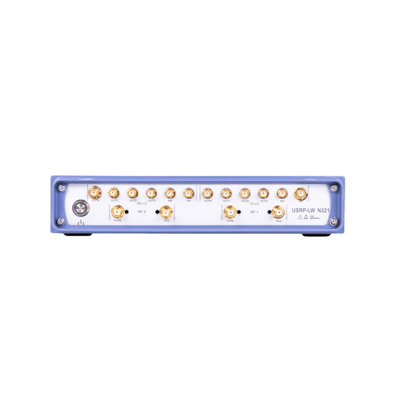

Ethernet-Portreihe USRP-LW N321

Produktübersicht
Das USRP-LW N321 ist ein vernetztes Software-Defined-Radio, das für die Bereitstellung in großflächigen und verteilten drahtlosen Systemen Zuverlässigkeit und Fehlertoleranz bietet.Dies ist ein Hochleistungs-SDR, das ein einzigartiges HF-Design verwendet, das 2 RX und 2 in einem halbbreiten RU-TX-Kanal liefertJeder Kanal bietet bis zu 200 MHz sofortige Bandbreite und deckt einen erweiterten Frequenzbereich von 3 MHz bis 6 GHz ab.Der Basisbandprozessor verwendet den Xilinx Zynq-7100 SoC, um große benutzerprogrammierbare FPGAs in Echtzeit zu liefernEs verfügt über zwei SPF+-Ports und einen QSFP+-Port und unterstützt 1 GbE, 10 GbE,und Aurora-Schnittstelle, die hochleistungsfähige IQ-Streams an einen Host-PC oder FPGA-Coprozessor liefert.


Die flexible Synchronisierungsarchitektur unterstützt 10 MHz-Uhrreferenz, PPS-Zeitreferenz, externe TX- und RX-LO-Eingänge und GPSDO für eine phasekohärente MIMO-Testplattform.Der USRP-LW N321 ist in der Lage, TX und RX LO über 450 MHz Support-Frequenzen zu importierenDie MIMO-Testplattform bietet einen Weg, um große, phasenkohärente Themen zu erstellen, die für eine Vielzahl von fortgeschrittenen drahtlosen Forschungsthemen geeignet sind.die USRP-LW N321 erlaubt, die TX und RX LO in der Star-Konfiguration auf mehrere andere USRP-LW N321-Geräte zu exportieren.
Der USRP-LW N321 nutzt die neuesten Softwareentwicklungen von UHD, um die Steuerung und Verwaltung mehrerer Geräte im Netzwerk zu vereinfachen, mit einzigartigen Remote-Management-Aufgaben wie Debugging,Aktualisierung von Software, Neustart, Zurücksetzen auf den Werksstatus und Überwachung des Systemzustands.

Hauptmerkmale:

• Zuverlässiger und fehlertoleranter Einsatz
• Fähigkeiten zur Fernverwaltung
• Standalone (eingebettete) oder hostbasierte (Netzwerk-Stream) Operationen
• Vollständig integriert und montiert (austauschbare Tochterkarten werden von USRP N321 nicht unterstützt).
• Erweiterter Frequenzbereich von 3 MHz bis 6 GHz
• Sofortige Bandbreite von bis zu 200 MHz pro Kanal
• 2RX,2TX
• RX, TX Filterbanken
• 14-Bit-ADC, 16-Bit-DAC
• Meisteruhrraten: 200, 245.76, und 250 MS/s
• Xilinx Zynq-7100 SoC
• Zwei-Kern-CPU ARM Cortex-A9 800 MHz

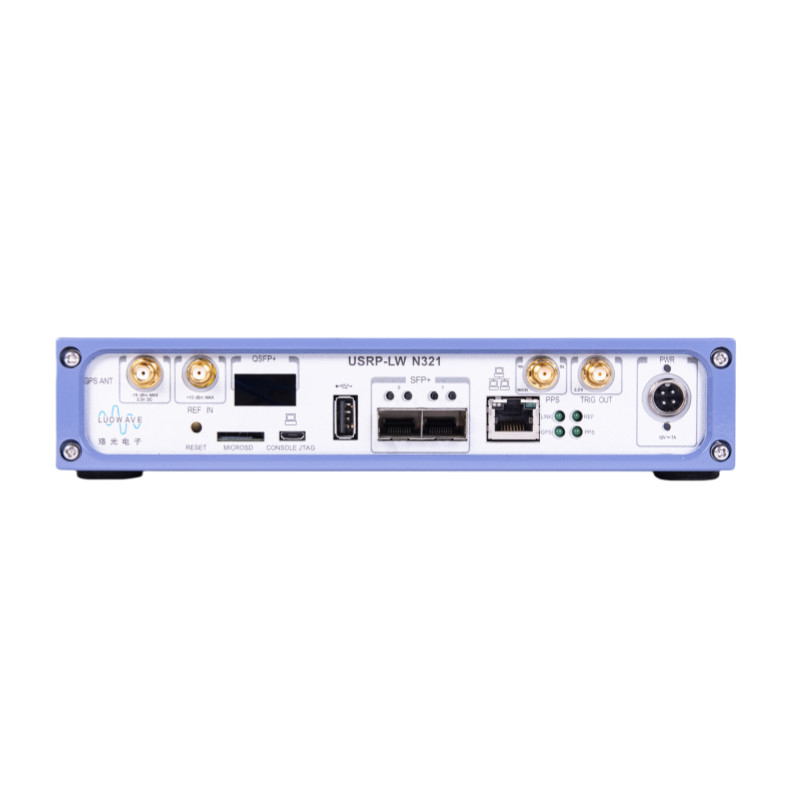

• 1 QSFP+-Anschluss
• 2 SFP+-Anschlüsse (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Uhrbezug
• Referenzzeit im KKS
• Außene Eingangs- und Ausgangsstellen für RX LO, TX LO
• 1 USB-Host-Anschluss Typ A
• 1 Mikro-USB-Anschluss (Serienkonsole, JTAG).
• Wachhund-Timer
• OpenEmbedded Linux
• USRP-Hardware-Treiber (UHD3.15.0.0 oder höher) und Open-Source-Software-API-Versionen
• Entwicklungsrahmen für RF-Network-on-Chip (RFNoCTM) FPGA

Technische Spezifikation
