Produktdetails:
|
| Markieren: | GPSDO 4G LTE USRP,Brett angebrachte hohe Genauigkeit GPSDO,GPSDO 4G LTE USRP |
||
|---|---|---|---|

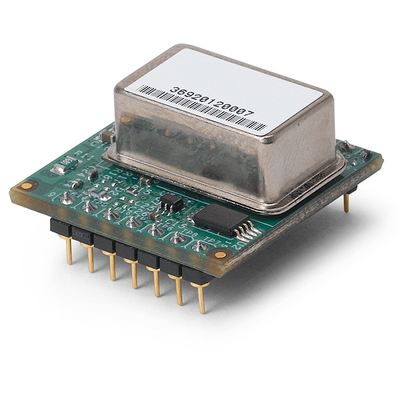

Dieses ist ein GPS-disziplinierter, Ofen-kontrollierter Quarzoszillator (GPSDO), der mit einem USRP X300 oder X310 kompatibel ist. Das GPSDO liefert eine Hochgenauigkeit 10 MHZ Bezugs- und 1 PPS-Signal. Dieses erlaubt Entwicklern, System zu errichten, das Aufschlagsanwendungen mit festen Synchronisierungsanforderungen oder globale Taktanpassung innerhalb 50 ns.
Dieses ist ein GPS-disziplinierter, Ofen-kontrollierter Quarzoszillator (GPSDO), der mit einem USRP X300 oder X310 kompatibel ist. Es kann mit dem USRP B200/B210 auch verwendet werden, aber das System erfordert Aussenbord-Stromversorgungsanlage. Das GPSDO liefert eine Hochgenauigkeit 10 MHZ Bezugs- und 1 PPS-Signal, die Entwicklern erlauben, Systeme zu errichten, die Anwendungen mit verbesserter Frequenzgenauigkeit und globaler Taktanpassung dienen.
Wir empfehlen uns, die GPSDO-Auswahlhilfe zu lesen, um sicherzustellen, dass dieses das rechte Gerät für Ihre Anwendung ist.
| Modul-Spezifikationen | ||
| 1 PPS-Genauigkeit | ±50ns UTC-Effektivwert (1-Sigma) GPS zugeschlossen | |
| Überbleibsel-Stabilität | <> | |
| 1 PPS-Ertrag (OCXO-Schwungrad erzeugte) | 3.3VDC CMOS | |
| Steuerung RS-232 | NMEA u. SCPI-99 Steuerbefehle, integriert in UHD | |
| GPS-Frequenz | L1, C/A 1574MHz | |
| GPS-Antenne | Aktiv (5V kompatibel) oder passives | |
| GPS-Empfänger | 50 Kanäle, Mobile, WAAS, EGNOS, MSAS fähig | |
| Empfindlichkeit | Erwerb -142dBm, -168dBm aufspürend | |
| TTFF | Kaltstart: <45 sec=""> | |
| ADEV | 1E-11 an 1s | |
| Anheizzeit/Stabilisierungs-Zeit | <5 min="" at=""> | |
| Versorgungs-Spannung (Vdd) | 3.3/5VDC | |
| Leistungsaufnahme | 0.7W maximal | |
| Betriebstemperatur | 0C zu +60C | |
| Lagertemperatur | -45C zu 85C | |
| Oszillator-Spezifikationen | ||
| Frequenzausgang | 10MHz | |
| 10MHz verfolgen zurück | ±2E-08 nach 1 Stunde an 25C | |
| Frequenz-Stabilität über Temperatur (setzen Sie Bedingung) frei | ±2.5E-08 | |
| Anheizzeit | < 1="" min="" at=""> | |
| Phasen-Geräusche an 10MHz | 1Hz | -75dBc/Hz |
| 10Hz | -110dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 1kHz | -142dBc/Hz | |
| 10kHz | <-145dbc> | |
