Produktdetails:
|
| Markieren: | Basisstation USRP B200 4G LTE,Basisstation GPSDO 4G LTE,Basisstation TCXO USRP B200 4G LTE |
||
|---|---|---|---|

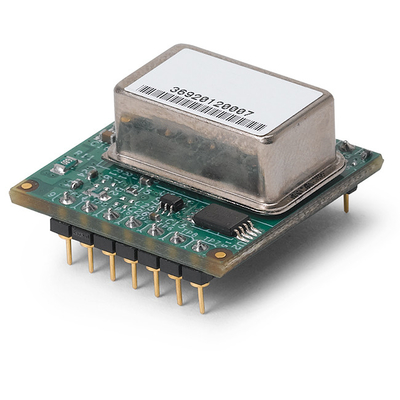

Dieses ist ein GPS-disziplinierter, temperaturgeregelter Quarzoszillator (GPSDO), der für Gebrauch mit einem USRP B200/B210 empfohlen wird. Das GPSDO liefert eine Hochgenauigkeit 10 MHZ Bezugs- und 1 PPS-Signal, das Entwicklern erlaubt, Systeme zu errichten, die Anwendungen mit verbesserter Frequenzgenauigkeit (ppb 75 in freigesetzter Zustand) oder globaler Taktanpassung dienen (50 ns in verschlossener Zustand).
Dieses ist ein GPS-disziplinierter, temperaturgeregelter Quarzoszillator (GPSDO), der für Gebrauch mit einem USRP B200/B210 empfohlen wird. Das GPSDO liefert eine Hochgenauigkeit 10 MHZ Bezugs- und 1 PPS-Signal, das Entwicklern erlaubt, Systeme zu errichten, die Anwendungen mit verbesserter Frequenzgenauigkeit (ppb 75 in freigesetzter Zustand) oder globaler Taktanpassung dienen (50 ns in verschlossener Zustand).
Anders als die OCXO-ansässige Version die für Gebrauch mit dem USRP X300/X310 empfohlen wird, kann dieses Modul der niedrigeren Energie mit dem USRP B200/B210 in einer Bus-betriebenen Konfiguration USBs benutzt werden.
Wir empfehlen uns, die GPSDO-Auswahlhilfe zu lesen, um sicherzustellen, dass dieses das rechte Gerät für Ihre Anwendung ist.
| Modul-Spezifikationen | ||
| 1 PPS-Genauigkeit | ±50ns UTC-Effektivwert (1-Sigma) GPS zugeschlossen | |
| 1 PPS-Ertrag | 3.3VDC CMOS | |
| Steuerung RS-232 | NMEA u. SCPI-99 Steuerbefehle, integriert in UHD | |
| GPS-Frequenz | L1, C/A 1574MHz | |
| GPS-Antenne | Aktiv (5V kompatibel) oder passives | |
| GPS-Empfänger | 50 Kanäle, Mobile, WAAS, EGNOS, MSAS fähig | |
| Empfindlichkeit | Erwerb -142dBm, -168dBm aufspürend | |
| TTFF | Kaltstart: <45 sec=""> | |
| ADEV | 1E-11 an 1s | |
| Anheizzeit/Stabilisierungs-Zeit | <5 min="" at=""> | |
| Versorgungs-Spannung (Vdd) | 3.3V | |
| Leistungsaufnahme | 0.5W maximal | |
| Betriebstemperatur | 0C zu +60C | |
| Lagertemperatur | -45C zu 85C | |
| Oszillator-Spezifikationen | ||
| Frequenzausgang | 10MHz | |
| 10MHz verfolgen zurück | ±2E-08 nach 1 Stunde an 25C | |
| Frequenz-Stabilität über Temperatur (setzen Sie Bedingung) frei | ±7.5E-08 | |
| Anheizzeit | < 1="" min="" at=""> | |
| Phasen-Geräusche an 10MHz | 1Hz | -65dBc/Hz |
| 10Hz | -102dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 10kHz | <-152dbc> | |
