Produktdetails:
|
| Markieren: | 160MHz bettete Software definierten Radio ein,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

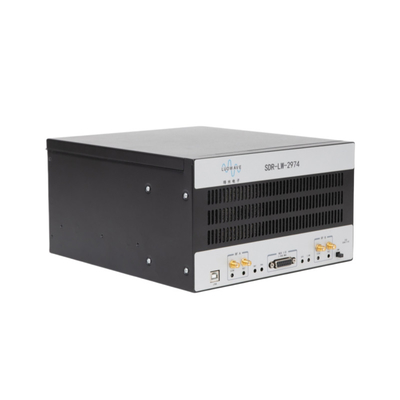

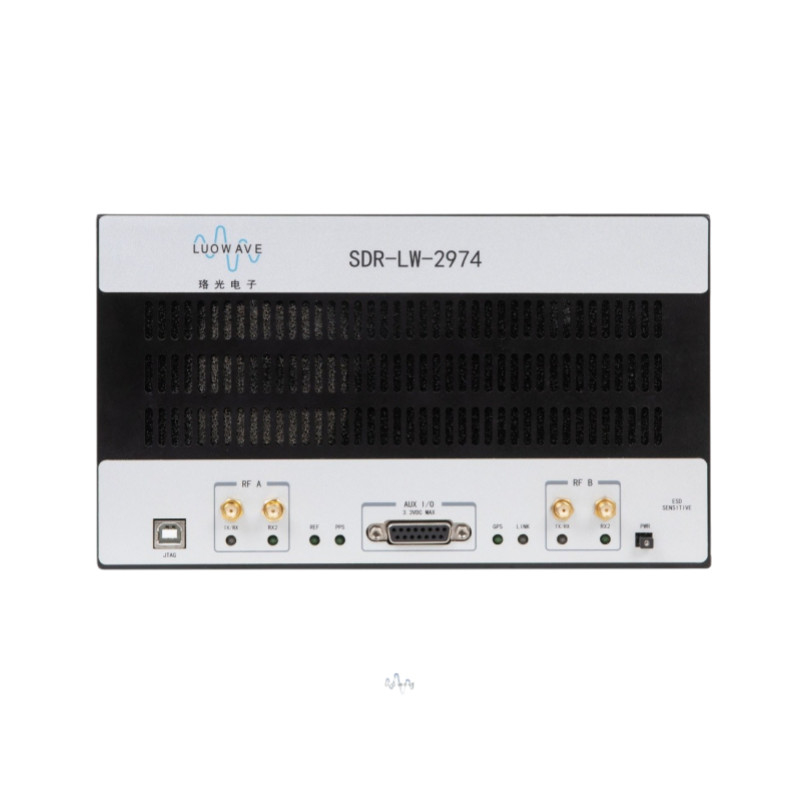

LUOWAVE SDR-LW 2974, einteilige Maschine von Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Hochgeschwindigkeitsprozessor I7
●SSD 500GB
●16GB RAM
●Netzwerkkarten 1G und 10G
●USRP-Software definierte Software-Funkgerät
Produkteinführung
SDR-LW 2974 ist ein leistungsstarkes eingebettetes alleinstehendes Gerät SDR, das einem Bordprozessor, FPGA und aus einem Rf besteht, die Vorderseiten sind. Das Produkt hat einen eingebauten Prozessor Intels i7, ein Gedächtnis SSD 500GB und 16GB. Die Frequenzabdeckungsstrecken von 10 Gigahertz MHz-6 und die maximale Bandbreite ist 160 MHZ. Es hat mehrfache optionale Hochgeschwindigkeitsschnittstellen (PCIe, Gigabit Ethernet und 10 Gigabit Ethernet) sowie ein rohstoffreiches, Benutzer-programmierbares Kintex-7 FPGA. Wie alle USRP-Geräte benutzt dieses Gerät einen plattformübergreifenden UHD Fahrer der offenen Quelle und UHD-Unterstützungen die meisten Anwendungen und SDR-Rahmen, wie GNU-Radio.
Hauptmerkmal

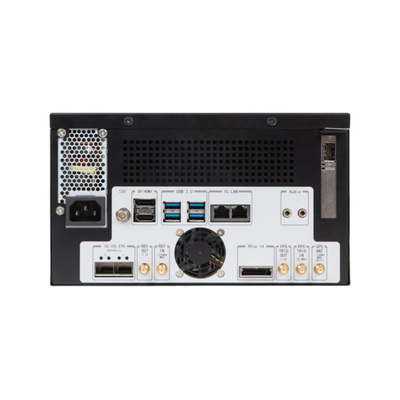

| Prozessor i7, ausgerüstet mit Linux-Realzeitbetriebssystem | JTAG-Schnittstelle |
| Schnittstelle PCIe GENs x4 | |
| 500GB SSD, 16GB RAM | Vier USB 3,0 Häfen |
| Abdeckung der Frequenz 10MHz-6GHz | Doppel-SPF+-Häfen |
| Bis 160M blitzschnelle Bandbreite pro Kanal | Eingebautes Xilinx Kintex-7 FPGA |
| Unterstützung 2 senden und 2, gleichzeitig zu empfangen | Stützexterner Uhrhinweis und PPS-Zeithinweis |
| Entwicklungsrahmen RFNoC FPGA | Radio der Unterstützungsgnu |
Industrieller PC
| Prozessor | Intel I7 9700 |
| Codierte Karte | 16G |
| SFP | 10Gbps |
| PCIe-Kabel | PCIe GEN 2 x4 |
| RJ45 | 1Gbps |
FPGA und Basisband
| FPGA | Kintex-7 XC7K410T |
| D-RAM | 1G |
| ADC-Entschließung | 14bit |
| DAC-Entschließung | 16bit |
| ADC-Abtastrate | 200M/S |
Wie der digitale Verarbeitungskern von SDR-LW 2974, Xilinx Kintex-7 410T direkte Hochgeschwindigkeitsverbindung aller Hauptteile liefert, einschließlich Vorderseiten Rf, Wirtsschnittstelle und Gedächtnis DDR3. Die Nichterfüllung FPGA stellt alle UHD-Module für digitale Untenumwandlung und digitale Obenumwandlung, feine Frequenzabstimmung und einige andere DSP-Funktionen zur Verfügung. Benutzer können den reichlichen freien Raum FPGAs und den Entwicklungsrahmen nutzen, die durch USRP gestützt werden, um ihre eigenen DSP-Verarbeitungsmodule zu entwickeln und einzuführen.
Rf-Index
| Emission | Empfangen Sie | ||
| Zahl von Kanälen | 2 | Zahl von Kanälen | 2 |
| Frequenzbereich | 10MHz-6GHz | Frequenzbereich | 10MHz-6GHz |
| Frequenzschritt | <1KHz | Frequenzschritt | <1KHz |
| Maximale Spitzenleistung | 6-20dBm | Maximale Spitzenleistung | -15 dBm |
| Gewinnstrecke | 31.5dB | Gewinnstrecke | 0 DB -37,5 |
| Gewinnschritt | 0.5dB | Gewinnschritt | 0.5dB |
| Maximale Realzeitbandbreite | 160MHz | Maximale Realzeitbandbreite | 160MHz |
| Rauschmaß | 7dB |
Energie
| Spannung | 220V |
| Gegenwärtig | 最大 3A |
Umwelt
| Strecke der Betriebstemperatur | 0-50℃ |
| Maximale Höhe | 2000m |
| Feuchtigkeit | 10%-90% (keine Kondensation) |
| Gebrauchsumwelt | Innen, im Freien |
Die Stromversorgung SDR-LW2974 wird direkt an Energie der Stadt 220V angeschlossen. Es wird empfohlen, um das Produkt zusammen mit den befestigten Stromversorgungszusätzen zu benutzen. Wenn Sie es ersetzen müssen, treten Sie bitte mit unserer Firma in Verbindung. Der Übermittler kann eine Bandbreite von bis 160M im gesamten Arbeitsfrequenzbereich erreichen.
Strukturgröße
| Körperliche Größe | 23.5*26.5*13.4 (cm) |
| Gewicht | 3.6Kg |
SDR-LW 2974 ist ein idealer Prototyp für den Aufbau einer Reihe moderner Forschungsanwendungen, einschließlich Simulation unabhängigen LTE oder 802,11 Gerätes, mittlere Algorithmisierung der Zugriffskontrolle (MAC), mehrfaches Mischsystem des Ertrages (MIMO), heterogeneous network, LTE-Getriebe, Rf-Kompression Probenahme, Spektralfernerkundung, kognitiver Radio, Beamforming und Richtungsbestimmung.
