Produktdetails:
Herkunftsort: China
Markenname: Luowave
Modellnummer: WBX-LW (40MHZ, 120MHZ)
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD
Verpackung Informationen: Papierkasten \ Papier-Karton
Lieferzeit: Stellen-Waren oder 30 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1-teilig

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE

Beschreibung
Markieren:

WBX Rf-Tochter-Karte

,

THEORIE 2.4GHz aufgesteckte Platine

,

THEORIE der aufgesteckten Platine 2.4GHz

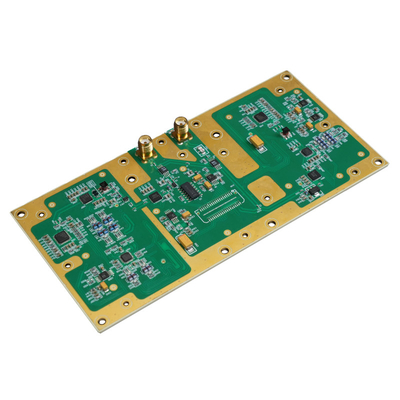

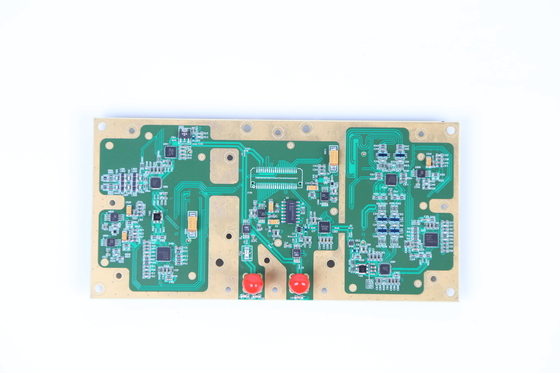

USRP-aufgesteckte Platinen WBX-LW 120MHZ, X nur Reihe

Das WBX-120 ist ein Vollduplex, Breitbandtransceiver, der ein Frequenzband von 50 MHZ zu 2,2 Gigahertz mit einer blitzschnellen Bandbreite von 120 MHZ bedeckt. Das WBX-120 kann eine große Vielfalt von Verwendungsgebieten einschließlich öffentliche Sicherheit, airband Kommunikationen, Amateurradio und THEORIE dienen. Das WBX-120 ist mit dem USRP X310 kompatibel.



Hauptmerkmale:

1. Frequenzabdeckung: 50 MHZ - 2,2 Gigahertz

2. Maximale Bandbreite umfasst: 120 MHZ

3. Das WBX Rf-Tochterbrett enthält einen Vollduplexbreitbandtransceiver, der bis 120 MHZ der blitzschnellen Bandbreite stützt

4. Dienen einer breiten Palette von Anwendungen: öffentliche Sicherheit, Kommunikationen, Amateurradio und THEORIE

5. Des lokalen Oszillators Ketten empfangen und übertragen, unabhängig zu funktionieren, lassend Frequenz-Duplex-Betrieb zu

6. Der Hinweis für den lokalen Oszillator ist der Taktgeber vom USRP und erlaubt mehrfache zusammenhängende Operationen

Funktionsbeschreibung:

Das WBX-LW-40 liefert einen hohen Bandbreitentransceiver, der bis zu 100mW der Leistungsabgabe mit einem Rauschmaß von DB 5 liefert. Des lokalen Oszillators empfangen und übertragen Ketten funktionieren unabhängig und können für MIMO synchronisiert werden. Es ist ein ideales SDR-Gerät für Anwendungen, die zu den Zugangsfrequenzen in der 50MHz-2200 MHZ Strecke wünschen. Anwendungen umfassen WiFi, WiMax, S-Bandtransceivers und 2,4 Gigahertz-THEORIE-Bandtransceivers. Anwendungen umfassen die Landmobilkommunikations-, Marine- und Luftfahrtradios; mobile Basisstationen, PC und G-/Mweltempfänger; zusammenhängende Multibasisradare; drahtlose Sensor-Netze; Fernsehrundfunk; und Management der öffentlichen Sicherheit. Anwendbar auf USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Kompatibles Produkt:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 0

Bitte zögern Sie nicht, mit mir in Verbindung zu treten, wenn Sie irgendeine weitere Information benötigen.

Whatsapp/skype/Wechat: Netz +8618062514745: https://www.luowave.com/en/

Test von WBX-LW 40M

TestUmgebungsbeschreibung: R&S-Firma, die Ausrüstung für die Prüfung, das Modell benutzt wird, ist ZVL. Das Testgeräte areUSRP-LW X310 und WBX-LW 40M. Die zwei Geräte werden durch Hochfrequenzkabel direkt angeschlossen. Testumweltdiagramm:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 1

Offenes Regelkreis- Übermittlertest-Schaltschema:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 2

Spontanes empfangendes Test-Regelschaltschema:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 3

Offene Regelkreis- und Regeltestdaten basiert auf GNU-RADIO-BEGLEITER: GNU-RADIO-BEGLEITERprüfstanddiagramm:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 4

1. Trägerunterdrückung und Bild-Ausschusstest: Zentrale Frequenz 70MHz, Basisbandsignalfrequenz 10kHz, GEWINNEN 9dB

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 5

Zentrale Frequenz 70MHz, maximale Gewinnertraggraphiken:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 6

Zentrale Frequenz 70MHz, Regeltransceivertestspektrum und Zeitgebietsgraphiken

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 7Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 8

2. Offene Regelkreis- und Regeltestdaten basiert auf GNU-RADIO-BEGLEITER: Trägerunterdrückung und Bild-Ausschusstest: Zentrale Frequenz 100MHz, Basisbandsignalfrequenz 10kHz, GEWINNEN 9dB

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 9

Zentrale Frequenz 100MHz, Grafikertrag am maximalen Gewinn:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 10

Zentrale Frequenz 100MHz, Endlosschleifen-Transceiver-Test-Spektrum und Zeit-Gebiets-Grafiken

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 11Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 12

3. Offene Regelkreis- und Regeltestdaten basiert auf GNU-RADIO-BEGLEITER: Trägerunterdrückung und Bild-Ausschusstest: Zentrale Frequenz 400 MHZ, Basisbandsignalfrequenz 10 kHz, GEWINNEN 9dB

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 13

Zentrale Frequenz 400 MHZ, Grafikertrag am maximalen Gewinn:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 14

Zentrale Frequenz 400 MHZ, Regeltransceivertestspektrum und Zeitgebietsgraphiken

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 15Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 16

4. Offene Regelkreis- und Regeltestdaten basiert auf GNU-RADIO-BEGLEITER: Trägerunterdrückung und Bild-Ausschusstest: Zentrale Frequenz 800MHz, Basisbandsignalfrequenz 10kHz, GEWINNEN 9dB

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 17

Zentrale Frequenz 800MHz, gab Grafiken am maximalen Gewinn aus:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 18

Zentrale Frequenz 800MHz, Regeltransceiver-Test-Spektrum und Zeit-Gebiets-Grafiken

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 19Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 20

5. Offene Regelkreis- und Regeltestdaten basiert auf GNU-RADIO-BEGLEITER: Trägerunterdrückung und Bild-Ausschusstest: Zentrale Frequenz 1 Gigahertz, Basisbandsignalfrequenz 10 kHz, GEWINNEN 9dB

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 21

Zentrale Frequenz 1 Gigahertz, gab Grafiken am maximalen Gewinn aus:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 22

Zentrale Frequenz 1GHz, Regeltransceiver-empfänger-Test-Spektrum und Zeit-Gebiets-Grafiken

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 23Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 24

6. Phasengeräuschmaß: zentrale Frequenz 1 Gigahertz:

Aufgesteckte Platinen WBX 120MHZ Luowave Rfs USRP für Amateurradio und THEORIE 25
