Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle

Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle
Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle

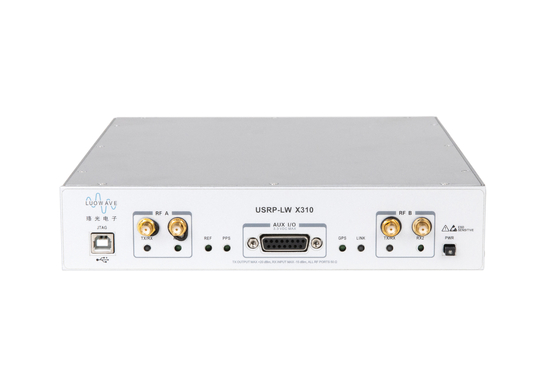

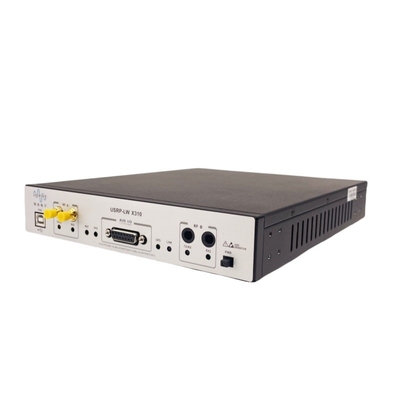

Großes Bild :  Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle

Produktdetails:
Herkunftsort: China
Markenname: Luowave
Modellnummer: X310
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: USD
Verpackung Informationen: Papierkasten \ Papier-Karton
Lieferzeit: Stellen-Waren oder 30 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1-teilig

Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle

Beschreibung
Zahl von Kanälen:: 2RX, 2TX Frequenzbereich:: 0-6GHz
Bandbreite:: bis zu 160MHz pro Kanal Eigenschaft:: mehrfache Hochgeschwindigkeitsschnittstellenwahlen (PCIe, verdoppeln 10 GigE, Doppel1 GigE)
FPGA: XC7K410T FPGA ADC:: 14 Bits
Markieren:

Universal-Radio-Peripherie der Software-2RX

,

Software-Radio Zusatz-2TX

,

Software-Radio Zusatz-x310

Universal-Software-Radio Zusatz-USRP-LW X310

Produktübersicht

USRP-LW X310 ist eine leistungsstarke, ersteigbare Software definierte Plattform des Radios (SDR) für die entwerfenden und einsetzenden drahtlosen Kommunikationssysteme der nächsten Generation. Die Hardwarearchitektur kombiniert zwei Schlitze der Ausgedehntbandbreitenaufgesteckten platine, die DC umfassen – 6 Gigahertz mit bis 160 MHZ Basisbandbandbreite, mehrfachen Hochgeschwindigkeitsschnittstellenwahlen (PCIe, verdoppeln 10 GigE, Doppel1 GigE) und großen Benutzer-programmierbaren Kintex-7 FPGA in einem bequemen Tischplatten- oder Gestell-besteigbaren halb-weiten Faktor der Form 1U. Zusätzlich zur Lieferung der beste in klassehardware-Leistung, gewährt die Architektur der freien Software von X310 die plattformübergreifende UHD-Fahrerunterstützung, die sie kompatibel mit vielen gestützten Entwicklungsrahmen, Bezugsarchitektur und Projekten der offenen Quelle macht.

Hauptmerkmale

1. Im Herzen des USRP-LW X310, liefert das XC7K410T FPGA Hochgeschwindigkeits- Zusammenhang zwischen allen Hauptteilen innerhalb des Gerätes einschließlich Radio-frontends, Wirtsschnittstellen und Gedächtnis DDR3.

2. Der Nichterfüllung FPGA-Kern, der mit UHD versehen wird, stellt alle Funktionsblöcke für digitale Untenumwandlung und Obenumwandlung, die Feinfrequenz, die abstimmen, und andere DSP-Funktionen zur Verfügung, sie mit anderen USRP-Geräten mit der UHD-Architektur austauschbar sein lassend.

3. Das große Kintex-7 FPGA stellt zusätzlichen Raum zur Verfügung, damit Entwickler kundenspezifische DSP-Blöcke enthalten und ist mit vielem USRP stützten Entwicklungsrahmen, Bezugsarchitektur und Projekte der offenen Quelle kompatibel.

Schematisches Diagramm

Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle 0

Ausführliche Leistung:

Technische Parameter:

Parameterkategorie Zahlenwert Einheit Parameterkategorie Zahlenwert Einheit
Input/Output Rf-Leistungsparameter, wenn Sie mit SBX-LW 120 zusammengepaßt werden
Gleichspannungsinput 12 V Einzel-Seitenbandsignal-/-bildablehnung -35/50 dBc
Leistungsaufnahme 45 W Phasengeräusche
Bekehrtmodulparameter 3.5GHz 1,0 degRMS
ADC-Abtastrate (maximal 200 MS/s 1MHz 1,5 degRMS
ADC-Entschließung 14 Stückchen Spitzenleistung >10 dBm
DAC-Abtastrate 800 MS/s Tragen Sie einen drittrangigen Schnittpunkt ein 0 DB
DAC-Entschließung 16 Stückchen Rauschmaß 8 DB
Mit Höchstquote des Wirtes (16b). 200 MS/s Physikalische Eigenschaften
Lokale Erschütterungsgenauigkeit 2,5 PPMs Betriebstemperatur 0-55 C
GPSDO-Präzision wird nicht zugeschlossen 20 ppb Größe 290×225×50 Millimeter
Gewicht (2 Blätter SBX-LW 120). 1,8 Kilogramm


Produkt-Zusammenfassung:

Das USRP-LW X310 bietet eine Vielzahl von Hochgeschwindigkeitsschnittstellen an, um von zu wählen. Auf der Platte des Kastens, ist der Gigabit Ethernet-Hafen die einfachste Weise anzuschließen. Für Anwendungen mit ausgedehnter Bandbreite und niedriger Latenz, wie PHY-/MACforschung, stellt das LW X310 eine leistungsfähige Busschnittstelle PCIe x4 für diese deterministische Operation zur Verfügung. Wenn die Anwendung die Netzaufzeichnungen oder -knoten verwendet, die verarbeiten, sind Häfen 10G die beste Wahl. Das USRP-LW X310 schließt viele zusätzlichen Eigenschaften ein, die bei einigen anderen drahtlosen Anwendungen helfen. Zum Beispiel in FPGA-Entwurf, kann 1GB DDR3 auf dem Motherboard als Datenpufferbetrieb und -Datenspeicherung verwendet werden. Das optionale interne GPSDO liefert einen in hohem Grade genauen Frequenzhinweis, wenn es auf einem GPS-System mit einer Synchronisierungsverzögerung von kleiner als 50ns synchronisiert wird. Erlaubt dem Benutzer, externe Komponenten wie Verstärker und Schalter durch die GPIO-Schnittstelle zu steuern, stützt Input wie Ereignisauslöser und beobachtet ausprüfen Signale. Das USRP-LW X310 schließt auch einen internen JTAG-Adapter mit ein, der Entwicklern erlaubt, neue FPGA-Bilder leicht zu laden und auszuprüfen.

Systementwicklungsumwelt:

Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle 1

Leistungsvergleich zwischen vernetzter Reihe und x-Reihe FPGA:

Universal-Software-Radio Zusatz-USRP X310 2RX 2TX SDR-Hochgeschwindigkeitsschnittstelle 1

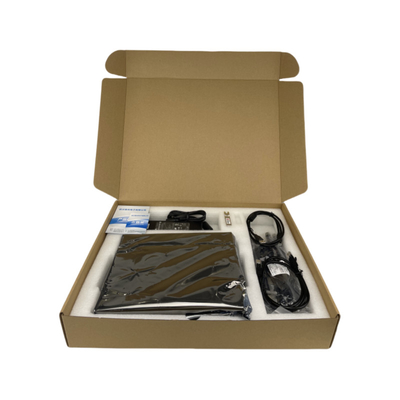

Eingeschlossen in dieser Ausrüstung:

1. USRP-LW X310

2. Gigabitnetzhafen

3. SFP+Gigabit-Adapter

4. Stromversorgung

5. USB2.0JTAG-Kabel

6. Vier SMA-Schutzwand-Kabel

Test von USRP-LW X310

Der Prüfbericht von X310 und von 3 aufgesteckten Platinen (WBX, SBX, UBX) kann ausführlich von aufgesteckten Platinen angesehen werden
