Produktdetails:
|
| Zahl von Kanälen: | 2 | Frequenzbereich:: | 3MHz-6GHz |
|---|---|---|---|
| Bandbreite:: | 200MHz pro Kanal | Eigenschaft:: | Doppel-Kern ARM Cortex-A9 800 MHZ CPU |
| FPGA:: | Xilinx Zynq-7100 Soc | DAC:: | 14-bit |
| Markieren: | ettus 200MHz usrp SDR,ettus usrp SDR 200MHz,ettus usrp SDR Realzeit-200MHz |
||

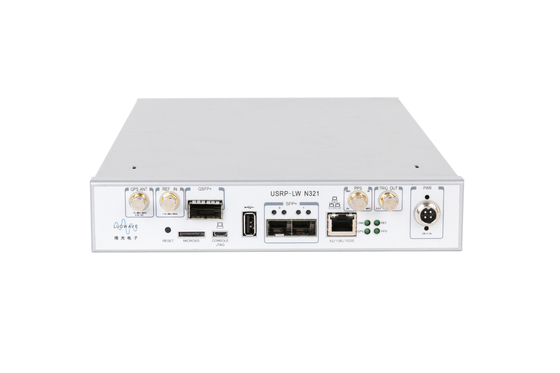

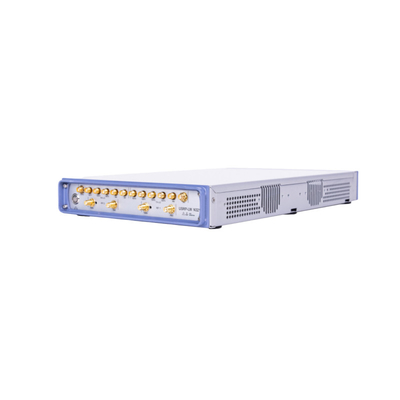

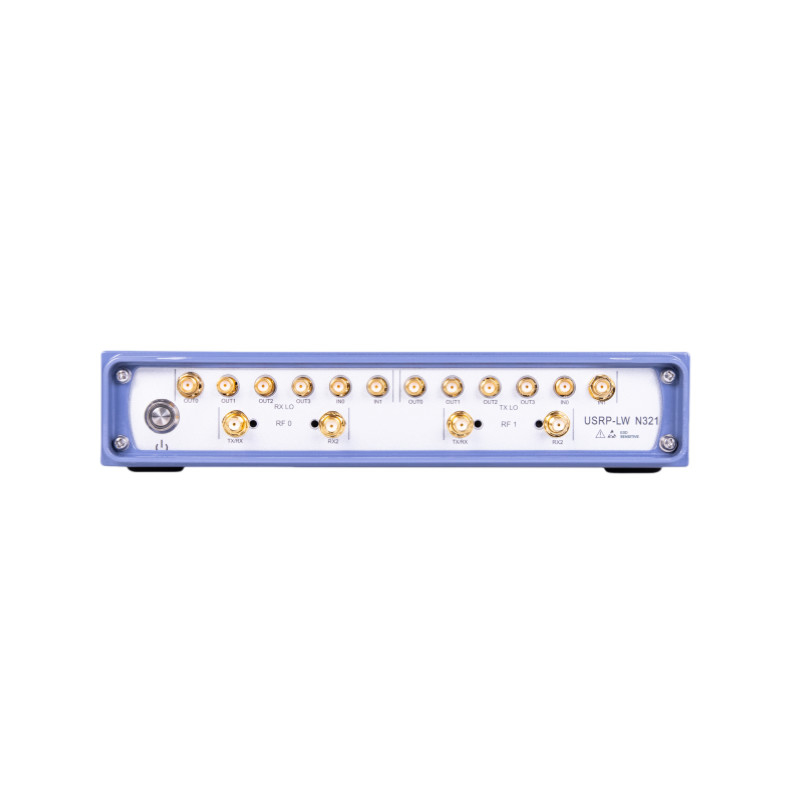

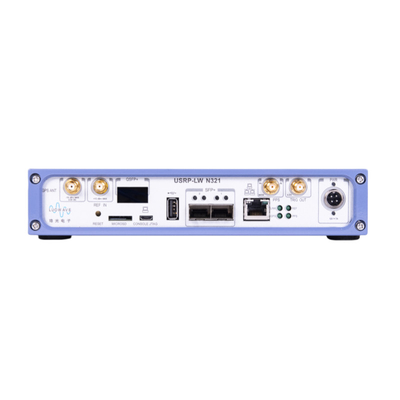

Universal-Software-Radio Zusatz-USRP-LW N321
Produktübersicht
USRP-LW N321 ist ein Netz SDR, der Zuverlässigkeit und Fehlertoleranz für Entwicklung in den umfangreichen und drahtlosen Verbundsystemen zur Verfügung stellt. Dieses ist ein leistungsstarker SDR, der 2 RX und 2 TX-Kanäle in einer RU-Größe der halben Breite liefert. Jeder Kanal kann bis 200 MHZ zur Verfügung stellen blitzschnelle Bandbreite von und einen ausgedehnten Frequenzbereich von 3 MHZ zu 6 Gigahertz umfassen. Der Basisbandprozessor verwendet Xilinx Zynq-7100 Soc, um großes Benutzer-programmierbares FPGA zu liefern. Er hat zwei SPF+-Häfen und einen QSFP+-Hafen, stützt 1 GbE, 10 Schnittstellen GbE und der Aurora und kann Hochdurchsatz IQ zum Wirt PC oder FPGA-Coprocessor strömen. Die flexible Synchronisierungsarchitektur stützt 10 MHZ Uhrbezugs-, PPS-Zeithinweis, externer TX- und RX-LO Input und GPSDO, die verwirklichen können zusammenhängende MIMO Testplattform der Phase.
Hauptmerkmale
1.Reliable und fehlertolerante Managementfähigkeiten 3.Stand-alone der Entwicklung 2.Remote (eingebettet) oder Wirt-ansässige (Netzstrom) Operation 4.Fully integrierten und bauten (USRP N321 stützt nicht austauschbare Tochterkarten), 5,3 MHZ bis 6 Gigahertz ausgedehnter Frequenzbereich 6. bis zu blitzschneller Bandbreite von 200 MHZ pro Kanal 7.2RX, 2TX 8.RX, ADC Bit der TX-Filterbank 9,14, 16-Bit-Taktfrequenz DAC 10.Master zusammen: 200.245,76250 Mitgliedstaat/ARM Cortex-A9 s 11.Xilinx Zynq-7100 Soc 12.Dual-core 800 MHZ Zeitbezugs- 18.External RX LO des Bezugs 15.RJ45 der Häfen Hafens 14,2 SFP+ CPU 13,1 QSFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) (1 GbE) 16.Clock 17.PPS, Input TX LO und Ausgabebausteine 19.Built-in Art GPSDO 20,1 EIN USB-Wirtshafen 21,1 Hardware-Fahrer des Timers 22.Watchdog 23.OpenEmbedded Linux 24.USRP MikroUSB-Hafens (Serienkonsole, JTAG) (UHD 3.15.0.0 oder höheres) und Version 25.RFNoC™ FPGA der freien Software API Entwicklungs-Rahmen
Sachwortverzeichnis:
| Parameterkategorie | Zahlenwert | Einheit | Parameterkategorie | Zahlenwert | Einheit |
| Aufnahme | Produkteinführung | ||||
| Zahl von Kanälen | 2 | - | Zahl von Kanälen | 2 | - |
| Gewinnstrecke | -16 | 34 | DB | Gewinnstrecke | -30 | 25 | DB |
| Gewinntreten | 1 | DB | Gewinntreten | 1 | DB |
| Maximale Eingangsleistung | -15 | dBm | Maximale Eingangsleistung | -15 | dBm |
| Filterbank |
450 | 760 760 | 1100 1100 | 1410 1410 | 2050 2050 | 3000 3000 | 4500 4500 | 6000 |
MHZ | Filterbank |
450 | 650 650 | 1000 1000 | 1350 1350 | 1900 1900 | 3000 3000 | 4100 4100 | 6000 |
MHZ |
| Ein externer Frequenzbereich des lokalen Oszillators kann Input sein | 0,45 | 6 | Gigahertz | Ein externer Frequenzbereich des lokalen Oszillators kann Input sein | 0,45 | 6 | Gigahertz |
| Abstimmende Zeit | 245 | wir | Abstimmende Zeit | 245 | wir |
|
TX-/RXschaltzeit |
750 | wir | TX-/RXschaltzeit | 750 | wir |
| Umwandlung und Uhrleistung | Energie | ||||
| Beispielrate | 200.245,76, 250 | MS/s | Gleichspannungsinput | 12,7 | V, A |
| ADC-Entschließung | 14 | Stückchen | Leistungsaufnahme | 60 | 80 | W |
| DAC-Entschließung | 16 | Stückchen | Physikalische Eigenschaften | ||
| Größe | 380×220×45 | Millimeter | |||
| GPSDO-Frequenzstabilität wird nicht zugeschlossen | 0,1 | PPMs | Gewicht | 3,4 | Kilogramm |
| GPSDO PPS im Verhältnis zu UTC-Genauigkeit | <8> | ns | Betriebsumgebungsanforderungen | ||
| GPSDO-Latenzstabilität |
<> 3 25 |
wir Stunden °C |
Stabile Strecke der Operation | 0 | 50 | °C |
| Lagertemperaturbereich | -40 | 70 | °C | |||
